FLIR PathFindIR 車船用熱像儀
名稱：紅外熱像儀
品牌：
型號：
簡介：FLIR PathFindIR 車用熱像儀可在全黑、煙霧、下雨和下雪情況下幫助探測和識別潛在的危險。 FLIR PathFindIR組件可集成在軍用車輛設計中,或適合于售后服務市場的民用車輛應用。 FLIR Systems的PathFi...
申請服務
- 產品介紹
FLIR Systems的PathFindIR是一種結構緊湊的熱像儀,可以大幅度降低夜間駕駛的危險性。

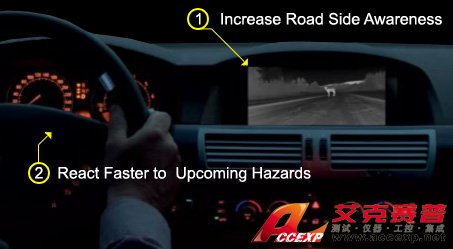

FLIR PathFindIR 車用熱像儀能使駕駛員看得更遠,而清晰度比使用標準前燈時更高。駕駛員能夠探測和監控道路上和道路附近的行人、動物或物體,有更多時間對任何潛在危險做出反應。
FLIR PathFindIR 車用熱像儀可在全黑、煙霧、下雨和下雪情況下幫助探測和識別潛在的危險。
FLIR PathFindIR組件可集成在軍用車輛設計中,或適合于售后服務市場的民用車輛應用。
技術規格 成像性能 探測器類型 焦平面陣列(FPA),非制冷氧化釩(VOx)微測輻射熱計 324×256像元 光譜范圍 8~14μm 視場 36°(水平)×27°(垂直),帶19mm鏡頭 空間分辨力(IFOV) 2 mrad 熱靈敏度 100mK,在25°C時 圖像幀頻* 7.5Hz(NTSC)或8.3Hz(PAL)* 調焦 自動 (25米至無窮遠) 圖像處理 數字圖像細節增強 (DDE) 系統特性 成像啟動時間 < 2 秒 自動加熱器 當窗口溫度低于+4°C時 圖像顯示 視頻輸出 RS170EIA/NTSC或 CCIR/PAL,復合視頻,75Ω 連接器類型 BNC,備有電纜線扎可選 電源 要求 6~16V直流 功耗 2 W(穩態),6W(最大,啟動窗口加熱器時) 環境條件 工作溫度范圍 -40°C至+80°C 貯存溫度范圍 -57°C 至 +105°C(溫度大于40°C時,建議不要延長貯存時間,以免降低使用壽命) 濕度 根據標準IEC60068-2-11Ka,在相對濕度81%,溫度為+25°C的鹽霧條件下，可工作6500小時 沙/塵 (美軍標)Mil-Std810 結冰 在-30°C和100km/小時風速時,加熱器15分鐘時間內除去2mm厚的冰層。 封裝 密封外殼 沖擊 按照IEC60068-2-27Ea, 在三軸上按兩方向30g沖擊5次,周期11mSec,總共30次 振動 IEC 60068-2-64 物理特性 熱像儀重量 360g 熱像儀尺寸 57.4mm ×56.1mm ×71.4mm(不包括連接器,其突出部分尺寸為28.7mm) PathFindIR的作用距離性能,19mm鏡頭。
| Sensor Type: | 320 x 240 Uncooled Microbolometer |
| Field-of-View: | 36° H x 27° V |
| Spectral Band: | 8-14 microns (LWIR) |
| Lens: | 19mm (36 degree HFOV) |
| Video: | Low Rate PAL |
| Frame Rate: | 8.3 Hz |
| Application: | EXPORT - No License |
| Power Requirements: | 9 VDC - 16 VDC |
| Power Dissipation: | <2W |
| With Heater On: | <5W |
| Operating Temperature: | -40°C to 80°C |
| Weather Resistance: | Hermetically Sealed, Automotive Certified connector |
| Window: | High Impact Resistance with Built-in Automatic Heating Element |
| PathFindIR: | 57.4mm x 71.4mm x 84.7mm (2.3" x 2.8" x 3.3") |
| Weight: | 360 grams (0.8 lbs) |
