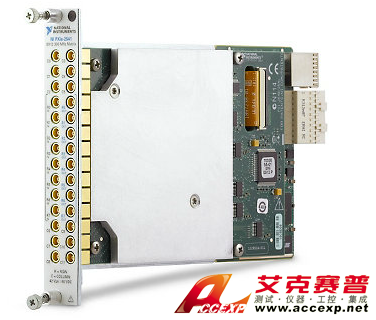

NI PXIe-2541 開關矩陣
名稱：其他儀器與工具
品牌：
型號：
簡介：NI PXIe-2541 開關矩陣是一款8x12開關矩陣，NI PXIe-2541 開關矩陣可路由高達300 MHz的RF信號。 NI PXIe-2541 開關矩陣采用非阻塞設計，使用戶可以在開關矩陣內同時連接任意行或列，以實現測試系統的最...
申請服務
- 產品介紹
NI PXIe-2541 開關矩陣是一款8x12開關矩陣，NI PXIe-2541 開關矩陣可路由高達300 MHz的RF信號。 NI PXIe-2541 開關矩陣采用非阻塞設計，使用戶可以在開關矩陣內同時連接任意行或列，以實現測試系統的最大靈活性。 NI PXIe-2541 開關矩陣模塊上的隔離繼電器可斷開開關矩陣上未使用的部分，以維持300 MHz的RF性能和高隔離度。 NI PXIe-2540和NI PXIe-2541 開關矩陣具有的密度和帶寬使其成為NI函數發生器和高速數字化儀之間路由信號的理想之選。
連接
PXIe-2540和PXIe-2541模塊使用高密度按鈕式MCX連接器，以實現離散但可控的連線。 NI提供MCX之間直接連接的電纜，并隨附用于BNC、SMB和SMA連接的選件，以便于輕松訪問數字化儀、函數發生器和其他RF發生器和分析儀。
矩陣擴展
對于更高通道數的應用，可將多個PXIe-2541模塊相連接來創建8x24、8x36或更大的開關矩陣。 NI PXIe-2541 開關矩陣擴展需要8條MCX-MCX電纜，NI提供有0.15 m長的電纜，以最簡化相鄰模塊間的連線。儀器設備有限公司為您簡單介紹NI PXIe-2541 開關矩陣的技術參數及產品特點，如果您想對NI PXIe-2541 開關矩陣有更多的了解，歡迎致電長沙艾克賽普儀器設備有限公司，聯系電話：0731-84284278 84284378。更多產品信息歡迎點擊：www.jeraylynn.com。長沙艾克賽普儀器設備有限公司。
NI PXIe-2541 開關矩陣產品特點：
8x12 RF矩陣，可路由高達300 MHz的信號
NI PXIe-2541 開關矩陣可通過多個模塊擴展至8x24、8x36及以上
350 MHz時的RF性能： 插入損耗<2.1 dB, isolation >75 dB（典型）
NI PXIe-2541 開關矩陣高達60 V或0.5 A
NI PXIe-2541 開關矩陣通過PXI背板進行觸發
