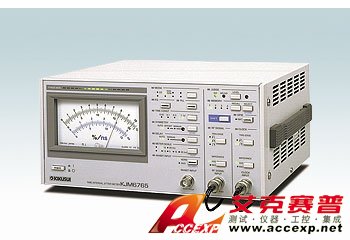

菊水KJM6765抖晃測量儀
申請服務
- 產品介紹
KIKUSUI菊水KJM6765是在DVD、CD抖晃測量中均采用了時間間隔方式的具有劃時代意義的抖晃測量儀。在DVD模式下，使對稱追蹤電路、PLL時鐘脈沖再生電路、均衡器電路的響應特性符合DVD Specifications for Read-Only Disc Ver1.0（DVD-book）；在CD模式下，使各電路符合Compact Disc Reference Measuring Methods Specification Guideline Ver.1.0 May 1999。為了能在4.1MHz〜60MHz的范圍內與各類媒體對應，可以追加用于對應倍速的PLL和用于各類媒體的PLL。
KIKUSUI菊水KJM6765抖晃測量儀特長
•標準搭載有DVD標準速PLL、EQ及CD標準速PLL
•對應DVD倍速（選購件）
•對應CD倍速（選購件）
•標準安裝有禁止輸入端子
•可以輸出主體部分再生的時鐘脈沖信號和限幅以后的RF信號
•通過自動遲延，對RF后的鐘脈沖相位進行最佳管理
•通過LED監控器亮度顯示抖晃分布
•可通過GPIB（選購件）進行全控和讀回
KIKUSUI菊水KJM6765抖晃測量儀陣容
KIKUSUI菊水KJM6765抖晃測量儀型號 規格
KJM6765 標準搭載有DVD標準速PLL,EQ及CD標準速PLL,時鐘脈沖4.1MHz〜60MHz,標準安裝有禁止輸入端子,可以輸出主體部分再生的時鐘脈沖信號和限幅以后的RF信號,通過自動遲延，對RF后的鐘脈沖相位進行最佳管理。
KJM6765 WITH GPIB 標準搭載有DVD標準速PLL、EQ及CD標準速PLL、對應DVD倍速（選購件）、對應CD倍速（選購件）、標準安裝有禁止輸入端子、可以輸出主體部分再生的時鐘脈沖信號和限幅以后的RF信號、通過自動遲延，對RF后的鐘脈沖相位進行最佳管理、通過LED監控器亮度顯示抖晃分布、可通過GPIB（選購件）進行全控和讀回
選購件 (關聯產品)
OP01-KJM
[有源探頭] 輸入1MΩ、輸出50Ω.（切實傳輸探測后的信號）、可從拾波器直接探測信號（可從40mVp－p 起使用
