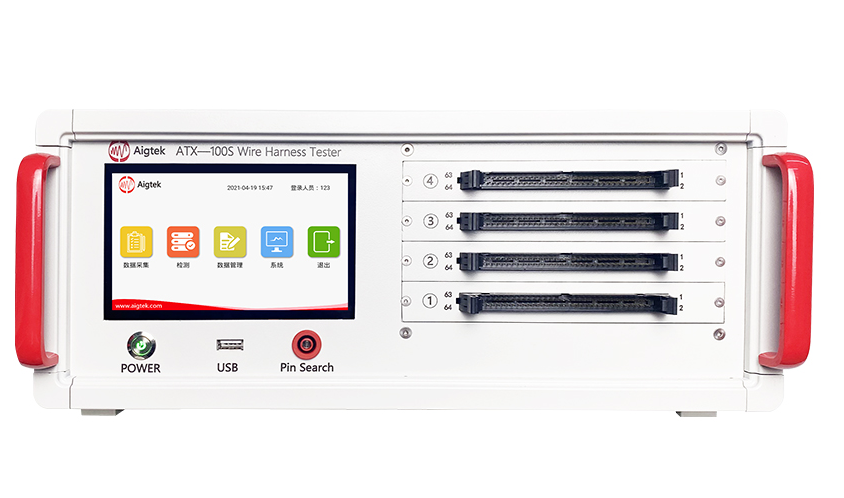

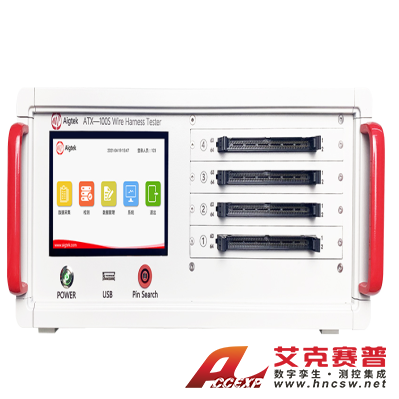

安泰 ATX-100S系列導通線束測試儀
名稱：其他儀器與工具
品牌：
型號：
簡介：ATX-100S系列是一款高速的導通線束測試儀，可進行電阻，二極管器件測試，測試通道可靈活擴展。兼容智能化測試軟件及大型數據庫，幫助客戶進行數據對比分析。每次開機系統自檢，以確保測試系統準確、可靠運行。主要特點應用領域?設備采用5寸多點式電...
申請服務
- 產品介紹
ATX-100S系列是一款高速的導通線束測試儀，可進行電阻，二極管器件測試，測試通道可靈活擴展。兼容智能化測試軟件及大型數據庫，幫助客戶進行數據對比分析。每次開機系統自檢，以確保測試系統準確、可靠運行。
主要特點應用領域
?設備采用5寸多點式電容觸摸屏
?高速的通斷測試
?支持電阻，二極管元器件測試
?模塊化設計平滑升級，可擴展
?聯機多臺測試，可協調工作
?RS232，USB 等接口可供選擇
?用于現場線束搶修，維護，測試等工作
?用于現場分布式線纜測試
?用于航空、火箭等航空航天科學領域測試
?用于船舶、兵器等科學領域測試
?用于汽車線束測試
更多型號
?ATX-64S ：64點導通線束測試儀
?ATX-128S：128點導通線束測試儀
?ATX-256S：256點導通線束測試儀
?ATX-512S：512點導通線束測試儀
備注：更多通道可快速擴展
選配附件
?RS232、USB等接口及程控軟件
?轉接箱、轉接板
?打點機
?低壓測試線
|
產品規格（ATX-100S） |
|||||||
|
產品型號 |
ATX-64S |
ATX-128S |
ATX-256S |
ATX-512S |
|||
|
最大測試點數 |
64 |
128 |
256 |
512 |
|||
|
檢查端口數量 |
2 |
4 |
8 |
16 |
|||
|
檢測端口類型 |
歐姆龍64PIN卡扣式牛角插座（XG4A-6434） |
||||||
|
存儲測試數據量 |
可存儲20000個測試方案，存儲測試數據40000000條 |
||||||
|
測試內容 |
通斷測試 |
√ |
|||||
|
自學習測試 |
√ |
||||||
|
電阻測試 |
√ |
||||||
|
二極管測試 |
√ |
||||||
|
瞬斷測試 |
√ |
||||||
|
PinSearch |
√ |
||||||
|
系統自檢 |
√ |
||||||
|
用戶界面 |
表示方式 |
5寸多點式電容觸摸屏（分辨率800*480） |
|||||
|
操作方法 |
觸摸屏操作（可外接鼠標、鍵盤） |
||||||
|
操作系統 |
Android |
||||||
|
語言 |
簡體中文、英文 |
||||||
|
存儲端口 |
USB |
||||||
|
無線通信端口 |
內置WIFI，BT4.0（標配） |
||||||
|
以太網端口 |
1個，10/100M自適應以太網 |
||||||
|
顯示設備端口 |
HDMI |
||||||
|
控制端口 |
RS232/USB |
||||||
|
RTC實時時鐘 |
支持 |
||||||
|
RTC電池 |
使用壽命3年 |
||||||
|
打印機 |
普通打印機：HP LaserJet Pro MFP M426f-M427f等（WIFI連接） |
標簽打印機：佳博（Gprinter）1134T等 （BT連接） |
|||||
|
掃碼槍 |
ST2200有線二維影像掃描槍（接口：RS232） |
||||||
|
輸出信號 |
PASS |
觸點容量：5 A 250 V AC, 5 A 30 V DC |
|||||
|
FAIL |
觸點容量：5 A 250 V AC, 5 A 30 V DC |
||||||
|
輸出信號周期 |
200ms±4ms |
||||||
|
輸入信號 |
外部觸發 |
觸發點輸入50ms以上的連接（短路）狀態 |
|||||
|
數據保存時間 |
5年以上，溫度：-20℃~50℃ ，濕度：40% |
||||||
|
供電電壓 |
AC100V-240V/50~60Hz |
||||||
|
主機外形尺寸
(寬*高*深) |
350*145*300mm |
||||||
|
主機重量 |
約6.15kg |
約6.25kg |
約6.25kg |
約6.25kg |
|||
|
環境條件 |
工作溫度：0~45℃；存儲溫度：-20℃~50℃；工作濕度：5%～70%RH，無冷凝 |
||||||
|
檢測規格/參數 |
|||||||
|
通斷測試 |
檢測電壓 |
不大于10V，±5% |
|||||
|
檢測電流 |
不大于1mA，±5% |
||||||
|
通斷判定電阻值 |
100Ω~1kΩ（默認500Ω），±5% |
||||||
|
電子元件 測試 |
電阻測試 |
≤100Ω，±（1%+3Ω）（需標定） |
|||||
|
100Ω~1MΩ，±1% |
|||||||
|
二極管 測試 |
檢測電壓 |
不大于10V，±10% |
|||||
|
檢測電流 |
1mA，±10% |
||||||
