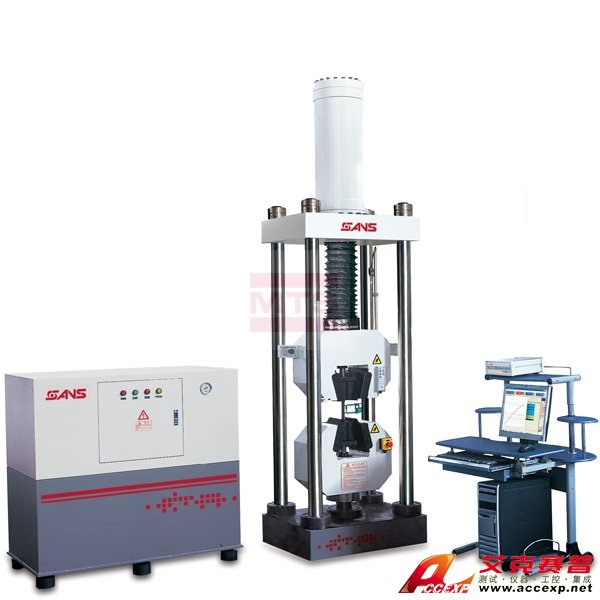

MTS SHT5605微機控制電液伺服萬能試驗機(600kN)
名稱：試驗機
品牌：
型號：
簡介：簡要描述: 該試驗機主要用于金屬材料的拉伸試驗，可實現等速率加荷、等速率變形、等速率位移等控制過程，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。 MTS SHT5605微機控制電液伺服萬能試驗機(600kN)設備特點：...
申請服務
- 產品介紹
簡要描述: 該試驗機主要用于金屬材料的拉伸試驗，可實現等速率加荷、等速率變形、等速率位移等控制過程，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。
MTS SHT5605微機控制電液伺服萬能試驗機(600kN)設備特點：
1：SHT5605型微機控制電液伺服萬能試驗機采用單空間油缸上置式結構。采用雙向差動油缸，在一個空間內實現拉壓雙向控制，適用于以拉伸試驗為主的場合。
2：試驗機采用無間隙剛性結構，直接利用活塞的升降來調整試驗空間，操作方便、高效。由電氣控制器、伺服閥、測力傳感器、位移傳感器、引伸計與計算機共同組成的閉環伺服控制系統，可自動精確地控制試驗過程，并自動測量試驗力、位移、變形等試驗參數。
3：電氣系統具有力控制、變形控制和位移控制三種控制方式，在試驗過程中三種控制方式可以按照設定程序平滑切換。
4：軟件可以自動求取ReH (上屈服強度)、ReL(下屈服強度)、Rp0.2(規定非比例延伸強度)、Rt0.5(規定總延伸強度)、Rm(抗拉強度)、E(彈性模量)等參數。
5：可滿足用戶特殊試驗要求（必要時另外配置相關夾具、變形測量裝置）?？蓪崿F等速率加載試驗、等速率位移試驗、等速率變形試驗、試驗力保持試驗。
6：該試驗機主要用于金屬材料的拉伸試驗，可實現等速率加荷、等速率變形、等速率位移等控制過程，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。
MTS SHT5605微機控制電液伺服萬能試驗機(600kN)設備標準技術參數：
| 最大試驗力 | 600kN |
| 試驗機級別 | 1(0.5)級 |
| 試驗力測量范圍 | 1%-100%FS |
| 立柱數 | 4柱（全剛性框架結構） |
| 試驗力分辨力 | 單向滿量程的1/300000 |
| 全量程只有一個分辨力，不分檔，沒有量程切換沖突 | |
| 試驗力示值相對誤差 | ±1%(±0.5%) |
| 位移測量分辨力 | 0.013mm |
| 位移示值相對誤差 | ±1%(±0.5%) |
| 變形示值相對誤差 | ±1%(±0.5%) |
| 加荷速率范圍 | 0.02%—2%FS/s |
| 拉伸夾頭間最大距離 | 580mm |
| 立柱凈距離 | 600×350mm |
| 活塞行程 | 560mm |
| 活塞移動最大上升速率 | 190mm/min |
| 活塞移動最大下降速率 | 240mm/min |
| 主機外形尺寸 | 880x630x2980mm |
| 油源外形尺寸 | 1210x610x1100mm |
| 主機重量 | 3500kg |
| 總功率 | 6kW(380V)+1.5kW(220V) |
| 電源 | 三相五線制，50Hz |
