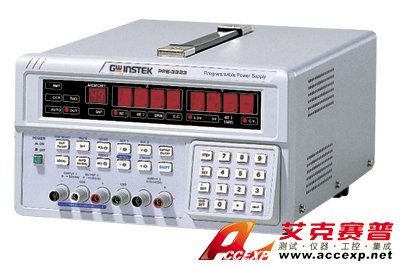

Gwinstek PPE-3323 線性可編程直流電源
名稱：可編程電源
品牌：
型號：
簡介：PPE-3323線性直流電源是臺灣固緯的一個基礎型號,他共有三個通道,每個通道最大輸出電壓32V.每個通道最大輸出電流1A.
申請服務
- 產品介紹
Gwinstek固緯 PPE-3323 線性直流電源是臺灣固緯的一個基礎型號,Gwinstek PPE-3323有三個通道,每個通道最大輸出電壓32V.每個通道最大輸出電流1A.
Gwinstek PPE-3323輸出電壓為0 ~ 32V x 3。
電流 0 ~ 1A x 3
過電壓保護 0 ~ 33V x 3
負載調節率
電壓 < 3mV
電流 < 3mA
電源調節率
電壓 < 3mV
電流 < 3mA
解析度
電壓 10mV ( 20mV 額定電壓 > 36V )
電流 1mA ( 2mA 額定電流 > 3.5A )
過電壓保護 10mV ( 20mV 額定電壓 > 36V )
設定準確度(25 + 5°C)
電壓 < 0.05% + 10mV ( + 20mV 額定電壓 > 36V )
電流 < 0.1% + 5mA
過電壓保護 < 0.05% + 10mV
漣波及雜訊(20Hz~20MHz)
電壓 漣波：< 1mVrms / 3mVp-p
雜訊：< 2mVrms / 30mVp-p
電流 < 3mArms ( < 5mArms 額定電流 > 3.5A )
溫度系數(0 ~ 40°C)
電壓 < 100ppm + 3mV
電流 < 150ppm + 3mA
讀回值解析度?
電壓 10mV ( 20mV 額定電壓 > 36V )
電流 1mA ( 2mA 額定電流 > 3.5A )
讀回值準確度(25 + 5°C)
電壓 < 0.05% + 10mV ( + 20mV 額定電壓 > 36V )
電流 < 0.1% + 5mA
讀回值溫度系數
電壓 < 100ppm + 10mV ( + 20mV 額定電壓 > 36V )
電流 < 150ppm + 10mA
反應時間
電壓上升 10% ~ 90%：< 100mS
電壓下降 90% ~ 10%：< 100mS
漂移
電壓 < 100ppm + 10mV ( + 20mV 額定電壓 > 36V )
電流 < 150ppm + 10mA
串聯同步操作
串聯同步誤差 < 0.1% + 20mV
串聯(負載) < 20mV
并聯同步操作
設定準確度
( 25 + 5°C ) 電壓：< 0.05% + 10mV ( + 20mV 額定電壓 > 36V )
電流：<? 0.1% + 10mA
過電壓保護：< 0.05% + 10mV
記憶
儲存/呼叫, 100 組
計時器
時間設定 0.1秒 ~ 99分59秒 (最大 99分59秒共100組)
解析度 0.1秒
功能 Auto Step running
標準介面
RS-232
介面(選購配備)
GPIB (IEEE 488.2)
使用電源
交流 100V/120V/220V/240V+10%, 50/60Hz
附件
電源線 x 1
操作手冊 x 1
測試線 GTL-105 x 3
尺寸及重量
230(寬) x 140(高) x 380(長) mm
約 10 公斤
Gwinstek固緯 PPE-3323 線性直流電源特點
． 具UP/DOWN鍵,操作容易
． 高解析度:10mV.1mA
． 過電壓保護與過電流保護功能(軟體控制)
． 記憶容量50組
． 自我測試與軟體校正
． 符合UL,CSA,IEC安全規范
． 高穩定度,低漂移
． 4位數顯示
． 具計時器可做設定步驟自動測試
． 三組輸出
． 自動Tracking
． RS-232介面
