Fluke 196C 100MHz便攜示波器增加了“N循環觸發”和“雙斜率觸發”功能，可以使用戶以此隔離感興趣的現象。Fluke 196C 便攜式示波器利用N循環觸發，可以獲得信號的穩定“活”圖像，例如分頻器和定時（同步）數字系統中的信號，或者同步脈沖串；雙斜率觸發使得示波器在信號的上升沿和下降沿都產生觸發。
也就是說，Fluke 196C 便攜式示波器采集到的信號中的任何跳變沿都將作為觸發事件，并啟動新的波形采集過程，在從數字數據流中獲取眼圖，或者與僅發生一次的信號一起使用時，該功能尤其有用。
Fluke 196C 100MHz便攜示波器在最大實時采樣率每通道2.5 GS/s 下，能夠以400 ps 的分辨率觀察信號。每個輸入通道都具有各自的數字化器，所以可以同時以最大的分辨率采集兩個波形，并進行分析。如果屏幕上出現了異常的閃變信號，只需按下Replay（回放）按鈕，即可再次進行觀察。另外，得益于寬的屏幕，可以觀察到12個時間柵格－－可以詳細觀察。
Fluke 196C 100MHz便攜示波器的波形存儲器均擴大到了3000個采樣點/通道，比之前的型號多出1800個采樣點，波形具有了更高的分辨。用戶可以使用縮放功能在長的波形中查找很微小的細節，例如，視頻信號中的色同步信號或復雜數據流中的單個脈沖。所有型號均可以將高分辨率的數據傳輸到PC，供隨后利用FlukeView示波表軟件進行詳細分析。
Fluke 196C 100MHz便攜示波器全彩色的顯示屏使得更加容易識別個別波形，特別是在顯示屏上顯示大的幅值或多個互相覆蓋的波形時更是如此。屏上彩色標簽、測量和警告信息都與特定的波形緊密相關。高亮度、高對比度的顯示屏，在各種照明條件下都可以清晰地讀取測量結果。并且，電池供電下可保證使用4個小時！
Fluke 196C 100MHz便攜示波器利用數字余輝模式，可以顯示波形幅值在時間上的分布，從而捕獲并分析異常信號或復雜的動態信號。數字余輝功能使用了多個亮度電平值以及用戶選擇的延遲時間－－ 就象在模擬的實時示波器上看到的一樣！所有型號都具有快速的刷新率，可以即時顯示出信號的變化，在對被測系統進行調節時，該特性尤其有用。
Fluke 196C 100MHz便攜示波器有多種可選的自動和手動觸發模式，非常靈活，可以捕獲您希望捕獲的信號。即觸即測（Connect-and-View™）觸發功能適宜于快速、簡便地檢查多個測試點。手動模式包括時間延遲、視頻和脈寬觸發等。還具有完全隔離的外部觸發輸入，用于診斷同步的兩個信號和第三個信號的時間關系。
示波表的用戶都知道觀察那些一閃而過卻再也看不到的信號是多么棘手。Fluke 196C 100MHz便攜示波器僅需按下“回放”按鈕，即可回放過去時間的信號波形。一般情況下，示波表自動連續存儲最新的100個屏幕。當每次捕獲到新的屏幕信號時，最“舊”的屏幕信息將被擦除。您可以在任何時候“凍結”最新的100個屏幕，并能逐頻的回放，或者象動畫一樣進行連續回放。還可以利用光標進行更加深入的分析。甚至還可以使用高級觸發功能捕獲多達100個特定的事件。兩組各100個屏幕的捕獲到的屏幕都具有獨立的時間標簽，可以存儲起來供隨后分析或下載到PC。
Fluke 196C 100MHz便攜示波器可以每通道存儲27,500 點或更多，可以進行長達48小時的高分辨率記錄，捕獲短至50ns的快速偶發性信號和毛刺。在連續滾動模式下，可以存儲象運動特征檢驗圖、UPS、電源和馬達啟動這樣的事件。所有型號在示波記錄模式下都具有“觸發停止”功能，示波器可以不停地存儲波形，直到滿足觸發條件或重復性的觸發信號被中斷。用這種方法，儀表將自動識別電源故障并存儲在此之前的波形數據。利用100倍縮放功能，用戶可以觀察最細微的細節，例如個別的電源周期。可以存儲兩組各27,500點的記錄，用于隨后更加深入的分析。
Fluke 196C 100MHz便攜示波器具有三組獨立的浮地隔離輸入。傳統的示波器僅能以地為參考進行測量，而福祿克的每一款190系列示波表都可以將輸入作為參考（作為“低”電平）進行測量，這就使得可以在具有不同接地參考的混合電路中進行測量，并且避免了偶然的接地短路所帶來的危險。所有輸入通道都滿足1000 V CAT II 和 600 V CAT III安全等級要求。標準探頭覆蓋了從mV到kV范圍內的各種應用， 使得190系列示波表非常適宜于從微電子到電力的各種應用。
Fluke 196C 100MHz便攜示波器具有高檔臺式示波器具備的技術指標。它們可以提供100MHz帶寬，可以捕獲高頻信號；具有2.5GS/s實時采樣率和高級的記憶與觸發功能。同時具有堅固、緊湊、電池供電等特點。 雙輸入通道－200, 100 或 60 MHz 帶寬
高達2.5 GS/s 的實時采樣率
可選擇高分辨率的彩色顯示屏（190C系列）或黑白顯示屏（190B系列）
3,000點/通道的高分辨率波形（新）
即觸即測（Connect-and-View™）自動觸發和各種手動觸發模式
利用FFT進行頻譜分析
數字余輝，可以象模擬示波器一樣分析復雜的動態波形
Fluke 196C示波器快速的顯示刷新率，可以即時觀察動態信號
自動捕獲和回放100個屏幕
在示波記錄（ScopeRecord™）模式下，每通道27,500 點的記錄長度
趨勢繪圖（TrendPlot™）無紙記錄儀，可以進行長達22天的趨勢分析
Fluke 196C 100MHz便攜示波器高達1000 V 的獨立浮地隔離輸入
波形參考，用于波形的直觀比較和自動通過/失敗測試
Vpwm 功能，用于馬達驅動和變頻器等應用
1000 V CAT II 和 600 V CAT III 安全等級
Fluke 196C 100MHz便攜示波器4小時可充電鎳氫電池組
| 示波器技術指標 |
| 帶寬 |
|
| 實時采樣率 |
| Fluke 199C： |
2.5 GS/s |
| Fluke 196C： |
1 GS/s |
| Fluke 192C: |
500 MS/s |
|
| 輸入和數字轉換器 |
|
| 獨立浮地隔離輸入 |
| |
輸入通道之間、參考和地之間高達 1000 V 的隔離電壓 |
|
| 時基范圍 |
| |
5 ns - 2 min/div |
| |
10 ns - 2 min/div (192B) |
|
| 輸入靈敏度 |
|
| 觸發類型 |
| 190C 型： |
即觸即測（Connect-and-View™）、Free Run、單次觸發、沿觸發、延遲觸發、視頻觸發、可選脈寬觸發和外觸發 |
| |
雙斜率觸發 (n循環觸發) |
|
| 毛刺捕獲 |
| |
50 ns (5 µs/div - 1 min/div) |
|
| 示波測量 |
| 光標： |
7種光標測量功能 |
| 自動： |
30種自動測量功能 |
|
| 最大記錄長度 |
| 示波記錄模式： |
27,500 點/通道 |
| 示波模式 |
3,000 點/通道 |
|
| 存儲 |
| 屏幕 + 設置： |
15 |
| Replay + 設置： |
2 |
|
| 顯示 |
| 190C 型： |
144 mm 全彩色 LCD 顯示屏，快速刷新率 |
|
| 余輝 |
| 190C 型： |
數字余輝功能，象模擬示波器一樣具有波形衰減 |
|
| 波形比較 |
|
| 示波器型號名稱 |
描述 |
| Fluke 192C |
彩色示波表 (60 MHz / 500 MS/s)
所有型號均包括：
- BC190 電池充電器/電源適配器
- BP190 鎳氫電池組
- 快速指南
- 用戶手冊 (CD-ROM)
- TL75 硬點測試導線組
- VPS200-G 電壓探頭 (200 MHz, 10:1)，灰色
- VPS200-R 電壓探頭 (200 MHz, 10:1)，紅色
|
|
| Fluke 192C/S |
彩色示波表 (60 MHz / 500 MS/s) + SCC190

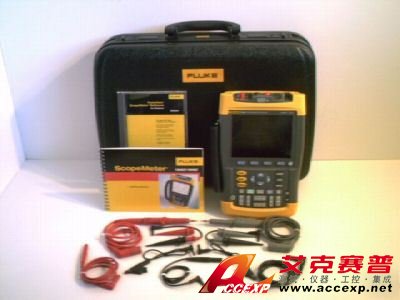

SCC190 套件包括：
- C190 硬殼儀器箱
- OC4USB 接口電纜
- SW90W FlukeView 示波表軟件
|
|
| Fluke 196C |
彩色示波表 (100 MHz / 1 GS/s) |
| Fluke 196C/S |
彩色示波表 (100 MHz / 1GS/s) + SCC190 |
| Fluke 199C |
彩色示波表 (200 MHz / 2.5 GS/s) |
| Fluke 199C/S |
彩色示波表 (200 MHz / 2.5 GS/s) + SCC190 |
