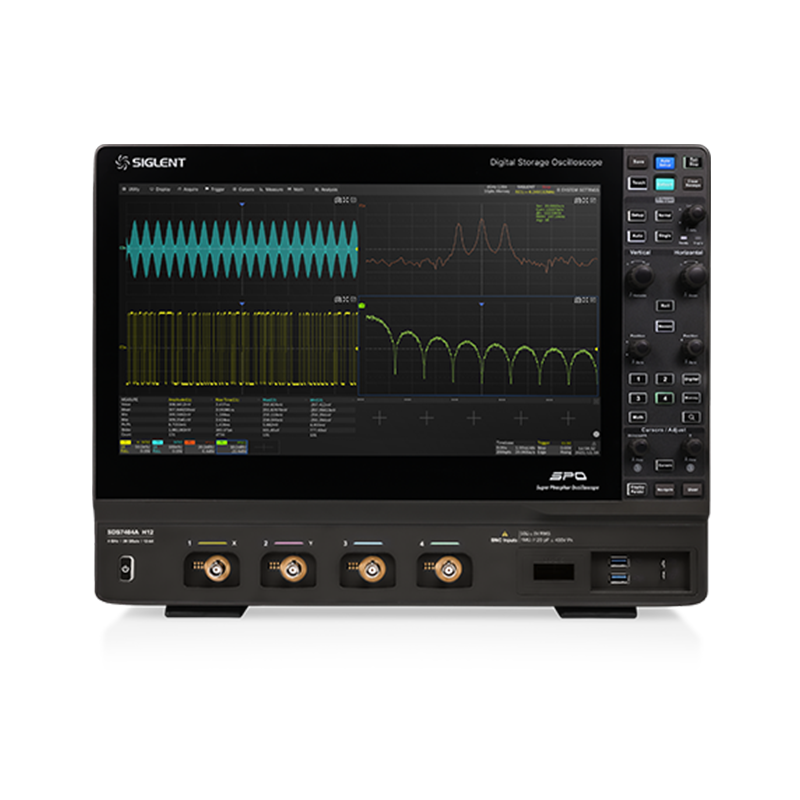

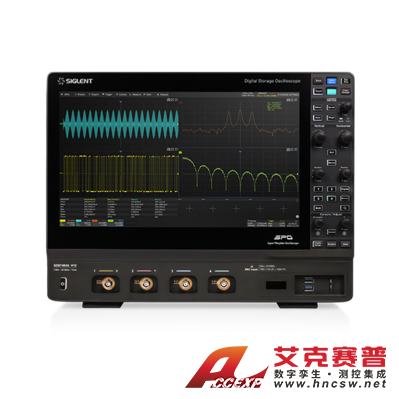

鼎陽SIGLENT SDS7604AP 高分辨率數字示波器 6GHz帶寬 4通道
名稱：示波器
品牌：鼎陽SIGLENT
型號：SDS7604AP
簡介：鼎陽 SDS7604AP 高分辨率數字示波器，具有 12-bit 垂直分辨率、優秀的本底噪聲性能和垂直測量精度，最大帶寬 8 GHz，采樣率最高 20 GSa/s，提供 4 個模擬通道和 16 個數字通道，存儲深度可達 2 Gpts/通道，...
申請服務
- 產品介紹
鼎陽 SDS7604AP 高分辨率數字示波器，具有 12-bit 垂直分辨率、優秀的本底噪聲性能和垂直測量精度，最大帶寬 8 GHz，采樣率最高 20 GSa/s，提供 4 個模擬通道和 16 個數字通道，存儲深度可達 2 Gpts/通道，能滿足更高帶寬、更高精度的測量需求。鼎陽 SDS7604AP 采用 SPO 技術，波形捕獲率高達 100 萬幀/秒，具有 256 級輝度等級及色溫顯示；創新的數字觸發系統，觸發靈敏度高，觸發抖動小；支持豐富的智能觸發、串行總線觸發和解碼；支持歷史（History）模式、分段采集（Sequence）、模板測試、搜索、導航、波形直方圖、波特圖、電源分析、眼圖和抖動分析、協議一致性分析等高級分析模式；具備豐富的測量和數學運算功能。
鼎陽 SDS7604AP 主要特性
帶寬：6GHz
存儲深度：最高2Gpts/通道
垂直分辨率：12-bit
實時采樣率：最高20GSa/s
波形捕獲率：最高100萬幀/秒

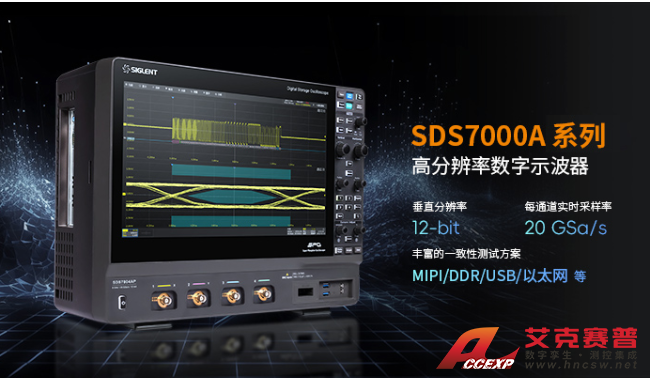

亦高亦精，解析至真
鼎陽 SDS7604AP 高分辨率數字示波器最高帶寬提升至8GHz，上升時間僅為57ps，比4GHz帶寬的示波器快了一倍以上，能支持測量MIPI-DPHY、DDR2/DDR3、USB2.0、100Base-TX等信號，應用場景更加豐富；同時采用了全新15.6英寸高清觸摸屏，支持分屏顯示功能，從整體到細微處波形清晰可靠，帶來全新的測量體驗。
處理器全面升級
鼎陽 SDS7604AP 高分辨率數字示波器作為新旗艦機型實現了處理器的全面升級，由嵌入式ARM處理器升級為X86處理器，使系統響應速度，測量、運算、分析速度都實現了大幅度的提升，給未來軟件分析功能的擴展留下了更多的可能性。

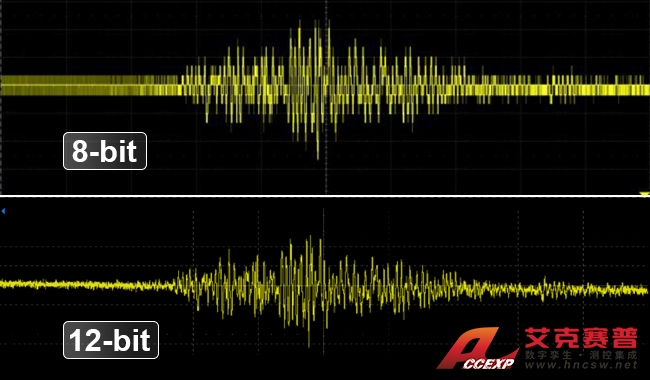

12-bit ADC，信號分辨能力更強16倍
鼎陽 SDS7604AP 高分辨率數字示波器目前許多移動電子產品設計都朝著低功耗、低電壓電子系統的趨勢發展，因此對數字示波器等測試測量儀器的精度也提出了更高的要求。12-bit高分辨率示波器的量化誤差比普通的8-bit示波器小16倍，能助力工程師更完整清晰地觀測到波形的細節，并進行更精準的波形測量。

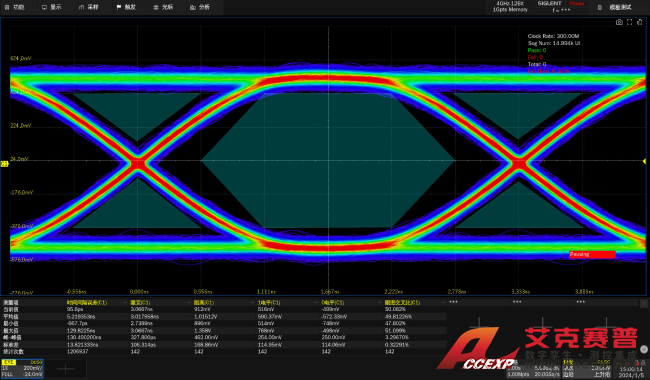

眼圖和抖動分析，助力信號完整性分析
鼎陽 SDS7604AP 高分辨率數字示波器眼圖分析作為高速系統信號完整性分析的核心，可以反映信號鏈路上傳輸的數字信號的整體特征，從中觀察碼間串擾和噪聲的影響，進而評估系統的優劣程度。抖動分析可以對信號的多種抖動參數進行測量，并且基于TIE數據對抖動進行分解，對各種抖動分量進行時域和頻域上的解析。8GHz的帶寬使眼圖和抖動分析能滿足更多測試場景，比如LVDS和MIPI信號的測試。

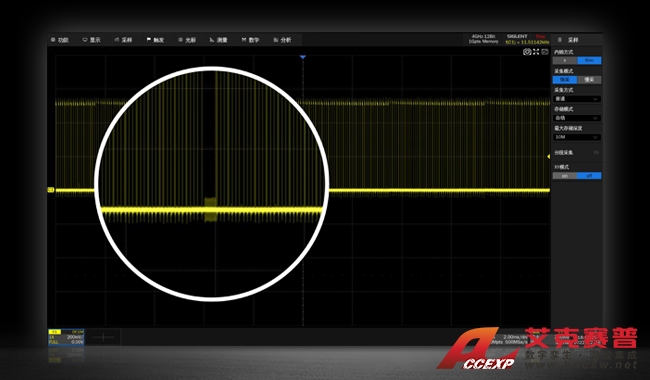

100萬幀/秒高波形捕獲率
鼎陽 SDS7604AP 高分辨率數字示波器超高的波形捕獲率使示波器能快速捕獲到偶發的異常信號，給測試測量帶來充分的“安全感”。

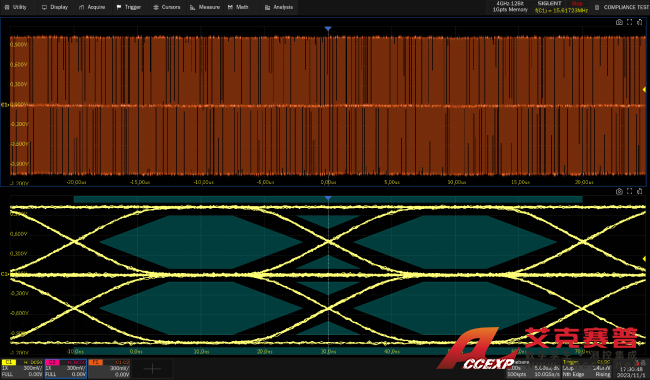

協議一致性分析
鼎陽 SDS7604AP 高分辨率數字示波器目前支持MIPI-DPHY、DDR2/DDR3、USB 2.0、100 BASE-TX、1000 BASE-T、100 BASE-T1、1000 BASE-T1等多種協議一致性測試。這些一致性測試分析功能可以幫助工程師在大規模生產前進行電氣性能和功能測試，從而保證產品的質量和可靠性。鼎陽科技推出的一致性分析方案可以執行單項或多項測試、向用戶展示如何將示波器和被測設備連接、為每個測試項目自動設置示波器、顯示已執行測試的每個項目的詳細信息和通過標準、生成HTML或XML測試報告。
