Tektronix泰克 MSO2000B/DPO2000B混合信號示波器
名稱：示波器
品牌：
型號：
簡介：Tektronix泰克 MSO2000B/DPO2000B混合信號示波器系列是同類產品中功能最強大的示波器，以入門級價格提供高級調試功能。 通道數多達 20 條，您只需一臺設備即可分析模擬和數字信號。 再結合自動串行和并行總線分析，以及創新...
申請服務
- 產品介紹
Tektronix泰克 MSO2000B/DPO2000B混合信號示波器系列是同類產品中功能最強大的示波器，以入門級價格提供高級調試功能。 通道數多達 20 條，您只需一臺設備即可分析模擬和數字信號。 再結合自動串行和并行總線分析，以及創新的 Wave Inspector® 控件，您可以獲得加速調試所需的工具。

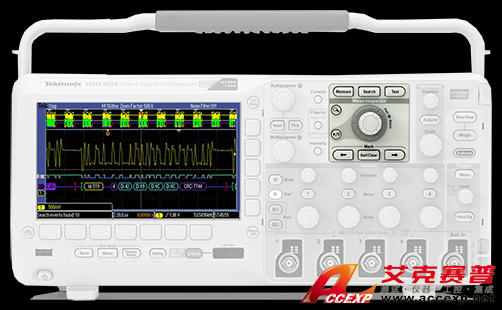

更快地查找、調試和分析
利用 4 條模擬通道和 16 條數字通道，外加 2 個總線波形，查看您的設計中的眾多點。 利用數字熒光顯示器和 125 種觸發組合快速查找異常，使用 Wave Inspector 在 1M 波形點中平移、放大、標記感興趣的點并在標記之間導航。 另外：FilterVu 會減少噪聲，而不是毛刺。

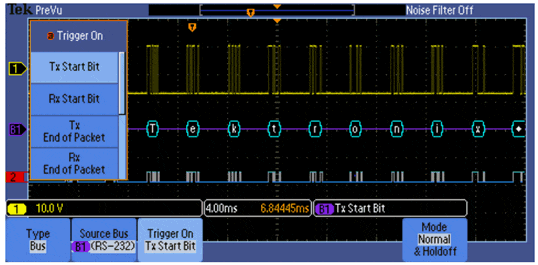

放棄人工解碼串行總線
自動串行總線解碼可減少錯誤并節省時間。 另外，選配串行觸發和解碼模塊可自動觸發特定數據包內容，然后在模擬波形和總線視圖中顯示數據，以便快速查看。 還提供適用于汽車、嵌入式設計和計算機應用中主要串行總線的選項。

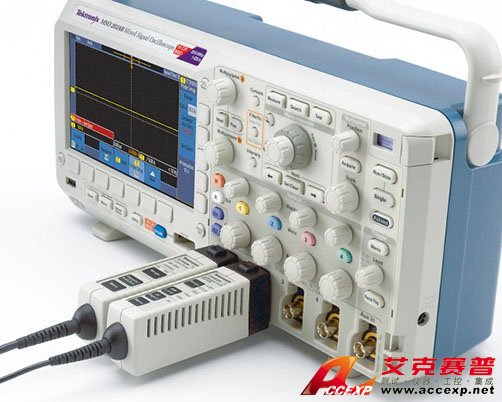

增加可能性的探頭接口
TekVPI 探頭接口可提供廣泛的應用范圍，而且您不必擔心刻度系數。 使用各種可自動傳達刻度系數的有源和電流探頭，實現簡單的相差校正，并在示波器顯示器上提供探頭信息。

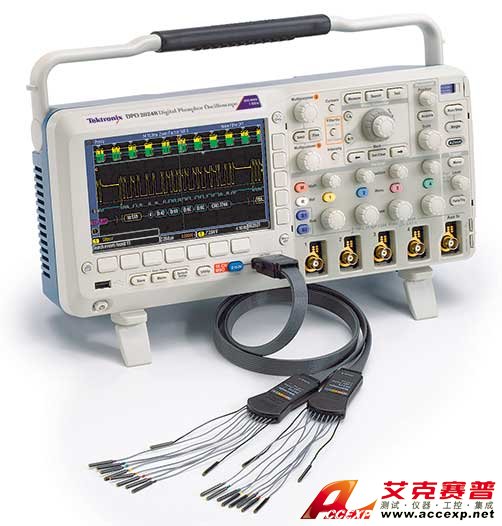

簡化混合信號調試
使用最多 4 條模擬通道和 16 條數字通道調試混合信號設計，全部時間相關。 合并數字通道以顯示并行總線或解碼串行總線。 添加創新的 P6316 邏輯探頭，使連接到您的設計和追蹤信號變得很容易。
特點
- 16 條完全集成的通道，采樣率全部為 1GS/s。
- 易于使用的邏輯分析儀功能。
- 定義要觸發和解碼的并行或串行總線。
- 利用波形分組和顏色編碼實現簡單的可視化。
| 型號 | 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道數 |
|---|---|---|---|---|---|
| DPO2002B | 70 MHz | 1 GS/s | 1M 點 | 2 | - |
| DPO2012B | 100 MHz | 1 GS/s | 1M 點 | 2 | - |
| DPO2004B | 70 MHz | 1 GS/s | 1M 點 | 4 | - |
| MSO2002B | 70 MHz | 1 GS/s | 1M 點 | 2 | 16 |
| DPO2022B | 200 MHz | 1 GS/s | 1M 點 | 2 | - |
| MSO2012B | 100 MHz | 1 GS/s | 1M 點 | 2 | 16 |
| DPO2014B | 100 MHz | 1 GS/s | 1M 點 | 4 | - |
| MSO2004B | 70 MHz | 1 GS/s | 1M 點 | 4 | 16 |
| DPO2024B | 200 MHz | 1 GS/s | 1M 點 | 4 | - |
| MSO2022B | 200 MHz | 1 GS/s | 1M 點 | 2 | 16 |
| MSO2014B | 100 MHz | 1 GS/s | 1M 點 | 4 | 16 |
| MSO2024B | 200 MHz | 1 GS/s | 1M 點 | 4 | 16 |
