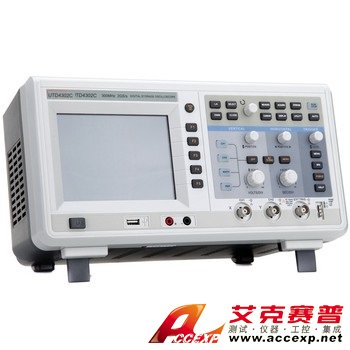

D4302C數字存儲示波器
名稱：示波器
品牌：
型號：
簡介：D4302C數字存儲示波器：可輸入4通道；帶寬：300MHz；上升時間：1.2 ns；采樣率范圍：2GS/s 采樣方式：采樣、峰值檢測、平均、包絡；垂直偏轉系數：2mV/div ～5V/div；存儲深度：2 4kpts；采樣率實時：2GS/...
申請服務
- 產品介紹
D4302C數字存儲示波器：可輸入4通道；帶寬：300MHz；上升時間：≤1.2 ns；采樣率范圍：2GS/s 采樣方式：采樣、峰值檢測、平均、包絡；垂直偏轉系數：2mV/div ～5V/div；存儲深度：2 4kpts；采樣率實時：2GS/s 等效：50GS/s；掃描時基：1ns～50s/div
通道：四通道
帶寬：300MHz
上升時間：≤1.2 ns
采樣率范圍：2GS/s
采樣方式：采樣、峰值檢測、平均、包絡
垂直偏轉系數：2mV/div ～5V/div
存儲深度：2 4kpts
采樣率實時：2GS/s 等效：50GS/s
掃描時基：1ns～50s/div
觸發類型：邊沿、脈寬、視頻、斜率、LA
波形參數自動測量：２4種基本測量:最大值、最小值、頂端值（高）、底端值（低）、中間值、峰峰值、幅度值、平均值、均方根值、周期平均值、周期均方根值、面積等。2種高級測量
接口標準配置：USB Device，USB Host，萬用表接口。選配：GPIB接口
通道：四通道
帶寬：300MHz
上升時間：≤1.2 ns
采樣率范圍：2GS/s
采樣方式：采樣、峰值檢測、平均、包絡
垂直偏轉系數：2mV/div ～5V/div
存儲深度：2 4kpts
采樣率實時：2GS/s 等效：50GS/s
掃描時基：1ns～50s/div
觸發類型：邊沿、脈寬、視頻、斜率、LA
波形參數自動測量：２4種基本測量:最大值、最小值、頂端值（高）、底端值（低）、中間值、峰峰值、幅度值、平均值、均方根值、周期平均值、周期均方根值、面積等。2種高級測量
接口標準配置：USB Device，USB Host，萬用表接口。選配：GPIB接口
|
示波器特征
|
技術指標 | |
| 通道 | 雙通道 | |
| 帶寬 | 300MHz | |
| 上升時間 | ≤1.2ns | |
| 采樣率范圍 | 2GS/s （單通道），1GS/s （雙通道） | |
| 采樣方式 | 采樣、峰值檢測、平均、包絡 | |
| 垂直偏轉系數 | 2mV/div ～5V/div | |
| 存儲深度 | 24kpts | |
| 采樣率 | 實時：2GS/s 等效：50GS/s | |
| 掃描時基 | 1ns～50s/div | |
| 觸發類型 | 邊沿、脈寬、視頻、斜率、LA | |
| 波形參數自動測量 | ２７種:最大值、最小值、頂端值（高）、底端值（低）、中間值、峰峰值、幅度值、平均值、均方根值、周期平均值、周期均方根值、面積、周期面積、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、突發脈寬、過沖、預沖、上升延遲、下降延遲、相位、正占空比、負占空比。 | |
| 接口 | 標準配置：USB Device，USB Host，Pass/Fail，LA接口，萬用表接口。選配：LAN接口 | |
| 數學值 | 加，減，乘，除，FFT | |
| 附加功能 | 數字萬用表、16通道的邏輯分析儀（采樣率200MS/s）、6位硬件數字頻率計、獨特的雙時基及多種設置功能的數字濾波功能。 | |
| 應用范圍 | 大專院校教學，科研，電子產品生產線，工業控制等 | |
| 顯示 | LCD、64K，彩色 320 × 240 | |
| 萬用表特征 | 技術指標 | |
| 直流電壓 | 400mV/4V/40V/400V | √ |
| 交流電壓 | 400mV/4V/40V/400V | √ |
| 直流電流 | 4mA/40mA/400mA/4A | √ |
| 交流電流 | 4mA/40mA/400mA/4A | √ |
| 電阻 | 400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ | √ |
| 二極管/通斷蜂鳴 | √ | |
| 一般特征 | ||
| 電源 | 100-240V ACrms 40Hz-440Hz， CAT II | |
| LCD尺寸 | 對角145mm（5.7英寸） | |
| 機身顏色 | 白色+灰色 | |
| 機身重量 | 3.8kg（凈重） | |
| 機身尺寸 | 330mm（寬）×165mm（高）×165mm（深） | |
| 標準配件 | 探頭×2（1：1，10：1可切換），邏輯分析儀探頭（UT-U01），電流/電壓轉換模塊（UT-M03/UT-M04），萬用表表筆，電源線，USB數據線，軟件光盤 | |
| 標準包裝 | 紙箱，說明書，保用證 | |
| 標準包裝數量 | 1臺 | |
| 標準包裝尺寸 | 540 × 425 × 325mm | |
| 標準包裝毛重 |
7kg
|
|
