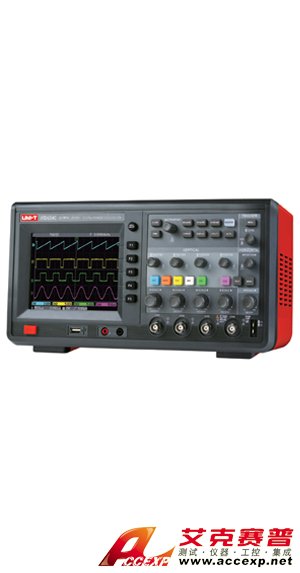

優利德 UNI-T UTD4204C 數字存儲示波器
名稱：示波器
品牌：
型號：
簡介：優利德 UNI-T UTD4204C 數字存儲示波器 200MHz帶寬，4通道 采樣率范圍2GS/s 實時采樣率2GS/s 等效采樣率50GS/s 大屏幕顯示 融合了基本邏輯分析儀功能，為解讀分析數字信號提供了豐富的觸發方式 (1)屏幕捕獲...
申請服務
- 產品介紹
優利德 UNI-T UTD4204C 數字存儲示波器
200MHz帶寬，4通道
采樣率范圍2GS/s
實時采樣率2GS/s
等效采樣率50GS/s
大屏幕顯示
融合了基本邏輯分析儀功能，為解讀分析數字信號提供了豐富的觸發方式
(1)屏幕捕獲率高達2000wfms/s，可以更加仔細觀察波形的細節;
(2)高達24kpts深存儲深度，便于用戶觀察細節；
(3)1mV及2mV/div基線噪聲小且基線漂移小，便于用戶觀測微小信號；
(4)USB-DEVICE 接口采用USB 2.0技術，界面和波形傳輸速度快；可以方便快捷的進行遠 程控制操作。
(5)觀測視頻信號能觸發穩定的顯示進而分析信號細節部分，給關注視頻信號的客戶提供 全面的分析依據。
(6)具有XY功能:獨特地XY顯示方式，即能觀察兩個輸入信號的波形，又能觀察兩個信號的 李沙育圖形。
優利德 UNI-T UTD4204C 數字存儲示波器詳細技術指標如下表所示：
200MHz帶寬，4通道
采樣率范圍2GS/s
實時采樣率2GS/s
等效采樣率50GS/s
大屏幕顯示
融合了基本邏輯分析儀功能，為解讀分析數字信號提供了豐富的觸發方式
(1)屏幕捕獲率高達2000wfms/s，可以更加仔細觀察波形的細節;
(2)高達24kpts深存儲深度，便于用戶觀察細節；
(3)1mV及2mV/div基線噪聲小且基線漂移小，便于用戶觀測微小信號；
(4)USB-DEVICE 接口采用USB 2.0技術，界面和波形傳輸速度快；可以方便快捷的進行遠 程控制操作。
(5)觀測視頻信號能觸發穩定的顯示進而分析信號細節部分，給關注視頻信號的客戶提供 全面的分析依據。
(6)具有XY功能:獨特地XY顯示方式，即能觀察兩個輸入信號的波形，又能觀察兩個信號的 李沙育圖形。
優利德 UNI-T UTD4204C 數字存儲示波器詳細技術指標如下表所示：
| 示波器特征 | 技術指標 | |
| 通道 | 四通道 | |
| 帶寬 | 200MHz | |
| 上升時間 | ≤1.8 ns | |
| 采樣率范圍 | 2GS/s | |
| 采樣方式 | 采樣、峰值檢測、平均、包絡 | |
| 垂直偏轉系數 | 2mV/div ～5V/div | |
| 記錄長度 | 2 × 512 k | |
| 采樣率 | 實時：2GS/s 等效：50GS/s | |
| 掃描時基 | 2ns～50s/div | |
| 觸發類型 | 邊沿、脈寬、視頻、斜率 | |
| 波形參數自動測量 | ２4種基本測試:最大值、最小值、頂端值(高)、底端值(低)、中間值、峰峰值、幅度值、平均值、均方根值、周期平均值、周期均方根值、面積等。2種高級測試 | |
| 接口 | 標準配置：USB Device，USB Host，萬用表接口。選配：LAN和GPIB | |
| 數學值 | 加，減，乘，除，FFT | |
| 附加功能 | 數字萬用表、6位硬件數字頻率計、獨特的雙時基及多種設置功能的數字濾波功能。 | |
| 應用范圍 | 大專院校教學，科研，電子產品生產線，工業控制等 | |
| 顯示 | LCD、64K，彩色 320 × 240 | |
| 萬用表特征 | 技術指標 | |
| 直流電壓 | 400mV/4V/40V/400V | √ |
| 交流電壓 | 400mV/4V/40V/400V | √ |
| 直流電流 | 4mA/40mA/400mA/4A | √ |
| 交流電流 | 4mA/40mA/400mA/4A | √ |
| 電阻 | 400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ | √ |
| 二極管/通斷蜂鳴 | √ | |
| 一般特征 | ||
| 電源 | 100-240V ACrms 45Hz-440Hz， CAT II | |
| LCD尺寸 | 對角145mm（5.7英寸） | |
| 機身顏色 | 紅色+灰色，白色+灰色 | |
| 機身重量 | 3.8 kg（凈重） | |
| 機身尺寸 | 330mm（寬）×165 mm（高）×165mm（深） | |
| 標準配件 | 探頭×4（1：1，10：1可切換，可選配100：1），電流/電壓轉換模塊（UT-M03/UT-M04），萬用表表筆×2，電源線，USB數據線（UT-D06），軟件光盤 | |
| 標準包裝 | 紙箱，說明書，保用證 | |
| 標準包裝數量 | 2臺 | |
| 標準包裝尺寸 | 540 × 425 × 325 mm | |
| 標準包裝毛重 | 約 13.7 kg | |
