美國PCB 086D20 力錘
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 086D20是PCB壓電公司生產的力錘。 諧振頻率測試和模態分析作為設備故障分析和診斷有效方法，PCB 086D05力錘就是產生對設備或工件施加一個激勵的工具。 型號 086D05 086D20 086D50 086D80 靈敏...
申請服務
- 產品介紹

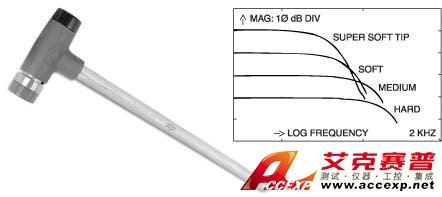

美國PCB 086D20是PCB壓電公司生產的力錘。 諧振頻率測試和模態分析作為設備故障分析和診斷有效方法，PCB 086D20力錘就是產生對設備或工件施加一個激勵的工具。
| 型號 | 086D05 | 086D20 | 086D50 | 086D80 |
| 靈敏度(± 15 ％) | 1 mV/lbf | 1 mV/lbf | 1 mV/lbf | 100 mV/lbf |
| 量程 | ± 5000 lbf pk | ± 5000 lbf pk | ± 5000 lbf pk | ± 50 lbf pk |
| 硬性錘頭頻響(-10dB) | 5 kHz | 1kHz | 750 Hz | 20 kHz |
| 中性錘頭頻響(-10dB) | 1.7 kHz | 700 Hz | 650 Hz | ―― |
| 軟性錘頭頻響(-10dB) | 250 Hz | 450 Hz | 350 Hz | ―― |
| 超軟性錘頭頻響(-10dB) | 150 Hz | 400 Hz | 250 Hz | ―― |
| 諧振頻率 | ≥22 kHz | ≥12 kHz | ≥5 kHz | ≥100 kHz |
| 線性度 | ≤1% | ≤1% | ≤1% | ≤1% |
| 激勵電壓 | 18-30 VDC | 18-30 VDC | 18-30 VDC | 18-30 VDC |
| 恒流源 | 2-20 mA | 2-20 mA | 2-20 mA | 2-20 mA |
| 輸出電阻 | ≤100 ohms | ≤100 ohms | ≤100 ohms | ≤100 ohms |
| 輸出偏置電壓 | 8-12 VDC | 8-12 VDC | 8-12 VDC | 8-12 VDC |
| 放電常數 | ≥2000 秒 | ≥2000 秒 | ≥2000 秒 | ≥100 秒 |
| 力錘質量 | 0.32 kg | 1.1 kg | 5.5 kg | 6.2 gm |
| 錘頭直徑 cm | 2.5 | 5.1 | 7.6 | 6.3 |
| 錘尖直徑 cm | 0.63 | 5.1 | 7.6 | 2.5 |
| 力錘長度 cm | 22.7 | 37 | 89 | 101.6 |
| 接頭 | BNC | BNC | BNC | 5-44 |
| 接頭位置 | 底端 | 底端 | 底端 | 底端 |
| 提供附件（免費） | ||||
| 硬性錘頭 | 084B03 | 084A63 | 084A33 | ―― |
| 中性錘頭 | 084B04 | 084A62 | 084A32 | ―― |
| 軟性錘頭 | 084B05 | 084A61 | 084A31 | ―― |
| 超軟性錘頭 | 084A50 | 084A60 | 084A30 | ―― |
| NIST 校準證書 | HCS-2 | HCS-2 | HCS-2 | HCS-2 |
| 前綴選項 | N/A | T | N/A | N/A |
