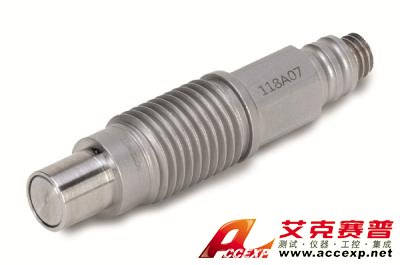

美國PCB 118A07液壓壓力傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：壓力傳感器最困難的應用之一是測量高壓重復脈沖，例如在液壓應用中遇到的脈沖。但是，美國PCB 118A07液壓壓力傳感器設計用于在諸如液壓缸“折磨”測試或柴油噴射等應用中連續測量重復脈沖。普通膜片式傳感器通常在此類應用中會很快疲勞。
申請服務
- 產品介紹
壓力傳感器最困難的應用之一是測量高壓重復脈沖，例如在液壓應用中遇到的脈沖。但是，美國PCB 118A07液壓壓力傳感器設計用于在諸如液壓缸“折磨”測試或柴油噴射等應用中連續測量重復脈沖。普通膜片式傳感器通常在此類應用中會很快疲勞。
美國PCB 118A07液壓壓力傳感器特點：
美國PCB 118A07液壓壓力傳感器特點：
- 整體加工的隔膜，不使用薄隔膜或易疲勞破壞的撓性
- 能夠連續監視重復脈沖
- 預期壽命為數百萬個循環
美國PCB 118A07液壓壓力傳感器參數：
- 測量范圍：15 kpsi（103400 kPa）
- 靈敏度：（±15％）0.28 pC / psi（0.041 pC / kPa）
- 感應元件：石英
- 溫度范圍：-50至+325°F（-46至+163°C）
- 電氣連接器：10-32同軸插孔
- 重量：0.52盎司（14.6克）
| 美國PCB 118A07液壓壓力傳感器性能 | |||
| 靈敏度（±15％） | 0.28 pC /磅 | 0.041 pC /千帕 | |
| 測量范圍 | 15磅/平方英寸 | 103400千帕 | |
| 最大壓力 | 35 kpsi | 241316 kPa | [3] |
| 解析度 | 10磅/平方英寸 | 0.069千帕 | [2] |
| 共振頻率 | ≥175kHz | ≥175kHz | |
| 上升時間（反映） | ≤2.5µs | ≤2.5µs | |
| 非線性度 | ≤.5％FS | ≤.5％FS | [1] |
| 環境方面 | |||
| 加速度靈敏度 | ≤0.03磅/克 | ≤0.021kPa /（m /s²） | |
| 溫度范圍（工作） | -50至+325°F | -46至+163°C | |
| 溫度靈敏度 | ≤0.06％/°F | ≤0.108％/°C的 | |
| 最高閃光溫度 | 3000°F | 1649°攝氏度 | |
| 最大沖擊 | 20000克/包 | 196140 m /s²pk | |
| 電的 | |||
| 輸出極性（正壓） | 負 | 負 | |
| 電容 | 5 pF | 5 pF | [4] |
| 絕緣電阻 | ≥1000000000000歐姆 | ≥1000000000000歐姆 | |
| 物理 | |||
| 感應元件 | 石英 | 石英 | |
| 筑屋材料 | 不銹鋼 | 不銹鋼 | |
| 膜片 | 不銹鋼 | 不銹鋼 | |
| 封口 | 環氧膠 | 環氧膠 | |
| 電連接器 | 10-32同軸插孔 | 10-32同軸插孔 | |
| 重量 | 0.52盎司 | 14.6克 |
|
