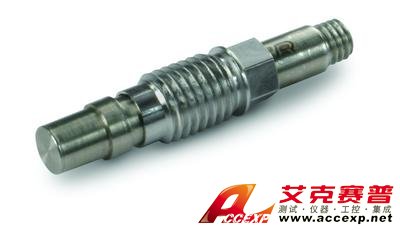

美國PCB 112A22壓力傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 112A22壓力傳感器用于低壓測量，需要出色的分辨率和小尺寸。美國PCB 112A22壓力傳感器用于測量小的動態液壓和氣壓，例如湍流，噪聲，聲音和脈動，尤其是在不利的環境中。它們能夠在從全真空到1,000 psi（6895 kP...
申請服務
- 產品介紹
美國PCB 112A22壓力傳感器用于低壓測量，需要出色的分辨率和小尺寸。美國PCB 112A22壓力傳感器用于測量小的動態液壓和氣壓，例如湍流，噪聲，聲音和脈動，尤其是在不利的環境中。它們能夠在從全真空到1,000 psi（6895 kPa）的任何靜壓水平下，測量111至210 dB的高強度聲壓。
美國PCB 112A22壓力傳感器，高分辨率ICP®壓力探頭，50 psi，100 mV / psi，直徑0.218“膜片，加速度補償。
美國PCB 112A22壓力傳感器參數：
- 測量范圍：50 psi（345 kPa）
- 靈敏度：（±15％）100 mV / psi（14.5 mV / kPa）
- 低頻響應：（-5％）0.50 Hz
- 共振頻率：> = 250 kHz（> = 250 kHz）
- 電氣連接器：10-32同軸插孔
- 重量：0.21盎司（6.0克）
美國PCB 112A22壓力傳感器特點:
- 石英元件的快速上升時間≤2μsec
- 共振頻率≥250 kHz
- 包含堅固的多板石英元件，可實現高輸出
- 內部加速度補償使振動靈敏度最小化
| 美國PCB 112A22壓力傳感器性能 | |||
| 測量范圍（±5V輸出） | 50磅/平方英寸 | 345 kPa | |
| 有用的超量程（用于±10V輸出） | 100磅/平方英寸 | 690千帕 | [2] |
| 靈敏度（±15％） | 100毫伏/磅 | 14.5毫伏/千帕 | |
| 最大壓力（步） | 500磅/平方英寸 | 3450千帕 | |
| 最大壓力（總） | 15000磅/平方英寸 | 103421千帕 | |
| 解析度 | 1磅/平方英寸 | 0.007千帕 | |
| 共振頻率 | ≥250kHz | ≥250kHz | |
| 上升時間 | ≤2.0µs | ≤2.0µs | |
| 低頻響應（-5％） | 0.50赫茲 | 0.50赫茲 | |
| 非線性度 | ≤1.0％FS | ≤1.0％FS | [1] |
| 環境方面 | |||
| 加速度靈敏度 | ≤0.002psi /克 | ≤0.0014kPa /（m /s²） | |
| 溫度范圍（工作） | -100至+275°F | -73至+135°C | |
| 溫度靈敏度 | ≤0.06％/°F | ≤0.108％/°C的 | |
| 最高閃光溫度 | 3000°F | 1650°攝氏度 | |
| 最大震動 | 3000克包 | 19600 m /s²包 | |
| 最大沖擊 | 20000克/包 | 196000 m /s²包 | |
| 電的 | |||
| 輸出極性（正壓） | 正 | 正 | |
| 放電時間常數（在室溫下） | ≥1.0秒 | ≥1.0秒 | |
| 勵磁電壓 | 22至30 VDC | 22至30 VDC | |
| 恒流勵磁 | 2至20 mA | 2至20 mA | |
| 輸出阻抗 | <100歐姆 | <100歐姆 | |
| 輸出偏置電壓 | 8至14 VDC | 8至14 VDC | |
| 物理 | |||
| 感應幾何 | 壓縮 | 壓縮 | |
| 感應元件 | 石英 | 石英 | |
| 筑屋材料 | 17-4不銹鋼 | 17-4不銹鋼 | |
| 膜片 | 因瓦 | 因瓦 | |
| 封口 | 焊接密封 | 焊接密封 | |
| 電連接器 | 10-32同軸插孔 | 10-32同軸插孔 | |
| 重量（帶鎖緊螺母） | 0.21盎司 | 6.0克 |
|
