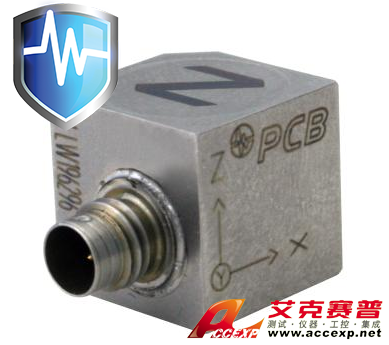

美國PCB 356A02三軸加速度傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：丹麥BK 356A02三軸加速度傳感器特性： 靈敏度：（10％）10毫伏/克（1.02毫伏/（米/秒）） 測量范圍：500克PK（4900米/秒峰） 寬帶解決方案：0.0005克均方根（0.005米/秒RMS） 頻率范圍：（5％）1至500...
申請服務
- 產品介紹
靈敏度：（±10％）10毫伏/克（1.02毫伏/（米/秒²））
測量范圍：±500克PK（±4900米/秒²峰）
寬帶解決方案：0.0005克均方根（0.005米/秒²RMS）
頻率范圍：（±5％）1至5000Hz
電氣連接：1 / 4-28 4針
| 356A02三軸加速度傳感器性能 | |||
| 靈敏度（±10％） | 10毫伏/ G | 1.02毫伏/（米/秒²） | |
| 測量范圍 | ±500克PK | ±4900米/秒²PK | |
| 頻率范圍（±5％） | 1至5000Hz | 1至5000Hz | |
| 頻率范圍（±10％） | 0.5到6000赫茲 | 0.5到6000赫茲 | |
| 諧振頻率 | ≥25千赫 | ≥25千赫 | |
| 寬帶解決方案（1〜10000赫茲） | 0.0005克有效值 | 0.005米/秒²RMS | [1] |
| 非線性（400克，3920米/秒²） | ≤1％ | ≤1％ | [2] |
| 非線性（500克，4900米/秒²） | ≤2％ | ≤2％ | [2] |
| 橫向靈敏度 | ≤5％ | ≤5％ | |
| 環境的 | |||
| 過載限制（沖擊） | ±7000克PK | ±68600米/秒²PK | |
| 溫度范圍（工作） | -65至+250°F | -54至+121℃， | [3] |
| 溫度響應 | 見圖表％/°F | 見圖表％/°F | [3] [1] |
| 基座應變靈敏度 | 0.001克/με | 0.01（米/秒²）/με | [1] |
| 電動 | |||
| 激勵電壓 | 20至30 VDC | 20至30 VDC | |
| 恒流激勵 | 2至20毫安 | 2至20毫安 | |
| 輸出阻抗 | ≤200歐姆 | ≤200歐姆 | |
| 輸出偏壓 | 8至12伏直流 | 8至12伏直流 | |
| 放電時間常數 | 0.6到2.0秒 | 0.6到2.0秒 | |
| 穩定時間（10內偏置％） | <5秒 | <5秒 | |
| 頻譜噪聲（1赫茲） | 150微克/√Hz的 | 1472（微米/秒2）/√Hz的 | [1] |
| 頻譜噪聲（10赫茲） | 25微克/√Hz的 | 245（微米/秒2）/√Hz的 | [1] |
| 頻譜噪聲（100赫茲） | 10微克/√Hz的 | 98（微米/秒2）/√Hz的 | [1] |
| 頻譜噪音（1千赫） | 5微克/√Hz的 | 49（微米/秒2）/√Hz的 | [1] |
| 物理 | |||
| 傳感元件 | 陶瓷的 | 陶瓷的 | |
| 傳感幾何 | 剪斷 | 剪斷 | |
| 外殼材料 | 鈦 | 鈦 | |
| 封口 | 密閉 | 密閉 | |
| 尺寸 - 高度 | 在0.55 | 14.0毫米 | |
| 尺寸 - 長 | 在0.80 | 20.3毫米 | |
| 尺寸 - 寬 | 在0.55 | 14.0毫米 | |
| 重量 | 0.37盎司 | 10.5克 | [1] |
| 電連接器 | 1 / 4-28 4針 | 1 / 4-28 4針 | |
| 電氣連接位置 | 側 | 側 | |
| 安裝螺紋 | 10-32女 | 10-32女 | |
