TSI G-1 環保型PCB制板工藝系統
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI G-1 環保型PCB制板工藝系統是PCB設計及驗證設計快速制板的研發利器，PC控制完成全自動鉆孔替代人工操作；PCB雕刻、局部雕刻、鉆擴孔、切割一次完成，雕刻制板解決了化學污染環境的優點，減少了使用轉印紙、感光紙等工藝的麻煩；TSI...
申請服務
- 產品介紹

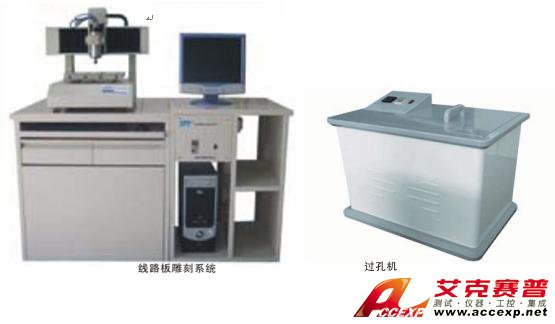

TSI G-1 環保型PCB制板工藝系統是PCB設計及驗證設計快速制板的研發利器，PC控制完成全自動鉆孔替代人工操作；PCB雕刻、局部雕刻、鉆擴孔、切割一次完成，雕刻制板解決了化學污染環境的優點，減少了使用轉印紙、感光紙等工藝的麻煩；TSI G-1 環保型PCB制板工藝系統采用USB接口通信，速率快，軟件操作簡單。
TSI G-1 環保型PCB制板工藝系統傳動機構 XYZ均采用直線導軌，滑塊預緊裝置，保證滑塊無間隙；機器整體結構采用鑄鐵件，整體銑平，導軌支撐面平整、穩定；XYZ軸均采用德國原裝進口滾珠絲桿，運動平穩，雕刻精度高、整體震動小。
TSI G-1 環保型PCB制板工藝系統強大的軟件設計功能，通過 PROTEL繪制圖形后轉換成Gerber文件導入雕刻機軟件系統，TSI G-1 環保型PCB制板工藝系統具有原點設定、返回原點、雙面板定位孔沖定、線路隔離、鏤空、隔邊、斷點續刀、局部雕刻及鉆孔識別孔徑大小及選擇刀具、鉆頭等識別功能。
一.TSI G-1 環保型PCB制板工藝系統主要技術參數：
| 規格型號 | HYG-1 | 鉆孔深度 | 0.02～ 3mm |
| 最大工作面積 | 320mm × 320mm | 鉆孔孔徑 | ≥ 0.4mm |
| 加工面數 | 單 /雙面 | 鉆孔速度 | 100 孔/分鐘 |
| 驅動方式 | 步進電機 | 直線導軌 | 工業級線形方滑軌 |
| 主軸電機 | 60000rpm變頻電機 | 傳動方式 | 滾珠絲桿 |
| 最大移動速度 | 4.8m /min | 控制方式 | ARM |
| 最小線寬 | 4mil（ 0.1016mm ） | 通信方式 | RS-232/USB |
| 最小線距 | 6mil（ 0.1524mm ） | 安全性能 | 硬件限位保護，超限自停 |
| 分辨率 | 0.003125mm | 防塵罩 | 標配 |
二.雙面板過孔機
| 最大孔化板面 | 340* 340mm | 陽極銅板 | 180*100* 2mm (2套) |
| 最小孔徑精度 | 0.5mm | 電源 | 220V/50-60HZ |
| 最大厚徑比 | 2.5：1 | 外形尺寸 | 350*270* 490mm |
| 工作電流 | 0 -3A 可調 | 重量 | 45Kg |
三、TSI G-1 環保型PCB制板工藝系統推薦配置：
| 名 稱 | 規格型號 | 數量 | 備 注 | |
| 電腦 | 1臺 | 自備 | ||
| 線路板裁板機 | CBJ | 1臺 | ||
| 線路板雕刻機 | 3020 | 1臺 | ||
| PCB教學掛圖 | TP | 1套 |
1、尺寸：1200* 800mm ，彩色噴繪； 2、塑框鑲邊，內容介紹制板設計工藝及制作流程。 |
|
| PCB仿真教學軟件 | JC | 1套 | 用于 PCB教學用視頻資源CD | |
| 配套耗材 | 單面敷銅板 | 8mm * 12mm | 50片 | |
| 雙面敷銅板 | 30mm * 30mm | 25片 | ||
| 雕刻刀 | 10根 | |||
| 鉆頭 | 10支 | |||
| 化學沉銅液 | 1桶 | |||
| 雙面板導電膠 | 1瓶 | |||
| 附注：實際增減設備數量，根據實際需求。 | ||||
