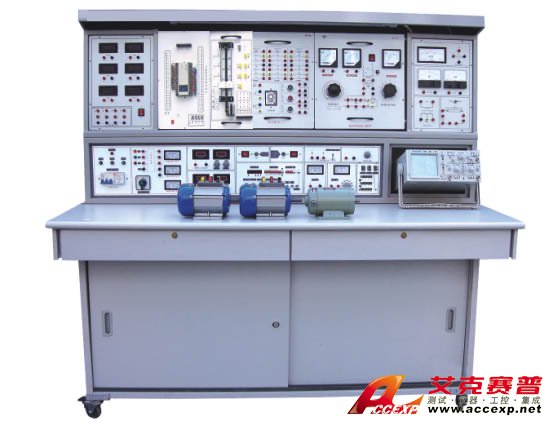

TSI L-3000E型立式電工·模電·數電·電氣控制·PLC·單片機綜合
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI L-3000E型立式電工·模電·數電·電氣控制·PLC·單片機綜合實驗裝置結構、性能同“HYL-3000D型立式電工·模電·數電·電氣控制·PLC可編程控制綜合實驗裝置”機同，不同之處僅在前者的基礎上增加單片機實驗開發系統掛箱，增加...
申請服務
- 產品介紹
TSI L-3000E型立式電工·模電·數電·電氣控制·PLC·單片機綜合實驗裝置結構、性能同“HYL-3000D型立式電工·模電·數電·電氣控制·PLC可編程控制綜合實驗裝置”機同，不同之處僅在前者的基礎上增加單片機實驗開發系統掛箱，增加相應的單片機實驗項目。可完成51/96/8088等CPU單片機、微機全部軟、硬件實驗，適用于《msc-51單片機原理與接口》《mcs-96單片機原理與接口》《單片機接口技術》《十六位微機原理與接口》等課程實驗。
| 實驗內容： | |
| （1）電工實驗部分 | |
| 1．常用電工儀表的使用 | 15．RLC串聯諧振電路 |
| 2．線性元件與非線性元件的伏安特性 | 16．日光燈電路連接 |
| 3．直流電路電壓與電位的研究 | 17．改善功率因數實驗 |
| 4．基爾霍夫定律的驗證 | 18．互感的測量 |
| 5．迭加原理與互易定理的驗證 | 19．三相電路及功率的測量 |
| 6．代文寧定理與諾頓定理的驗證 | 20．R-C選頻網絡實驗 |
| 7．電壓源與電流源的等效變換 | 21．二端口網絡的研究 |
| 8．受控源的研究 | 22．單相變壓器實驗 |
| 9．一階電路的響應 | 23．三相異步電動機的使用與起動 |
| 10．二階電路的響應 | 24．三相異步電動機的正、反轉 |
| 11．研究LC元件在直流電路和交流電路中的特性 | 25．三相異步電動機的Y-△起動 |
| 12．交流電路參數的測量 | 26．三相異步電動機的順序控制 |
| 13．正弦交流電路RLC元件的特性 | 27．三相異步電動機的能耗制動 |
| 14．RL及RC串聯電路實驗 | |
| （2）模擬部分實驗 | |
| 1．二極管的正、反相特性 | 11．變壓器耦合推挽功率放大器 |
| 2．晶體三極管的輸入、輸出特性 | 12．0TL功率放大器 |
| 3．晶體管共射極單管放大器 | 13．集成功率放大器 |
| 4．兩級阻容耦合放大電路 | 14．單相橋式整流電路 |
| 5．負反饋對放大器性能的影響 | 15．串聯型晶體管直流穩壓電源 |
| 6．場效應管放大器 | (設計性實驗) |
| 7．差動放大電路 | 16．集成直流穩壓電源 |
| 8．運算放大器指標測試 | 17．單結晶體管特性 |
| 9．集成運算放大器的基本應用 | 18．單結晶體管觸發電路 |
| (多種模擬運算電路) | 19．晶閘管簡單測試 |
| 10．集成運算放大器非線性應用 | 20．晶閘管可控整流電路 |
| （多種波形發生器） | |
| 利用上述20項實驗元器件還可完成下面實驗項目 | |
| l．電壓負反饋偏置電路 | 36．模擬二階微分方程電路 |
| 2．分壓式電流負反饋偏置電路 | 37．基本對數運算電路 |
| 3．用二極管穩定工作點 | 38．實用微分電路 |
| 4．共基極放大電路 | 39．反對數放大基本電路 |
| 5．共集電極放大電路 | 40．簡單的過零比較電路 |
| 6．共源極基本放大電路 | 41．利用二級管作為上限檢測幅度選擇電路 |
| 7．場效應管共漏極電路 | 42．下限幅度選擇電路 |
| 8．場效應管共柵極電路 | 43．RC無源網絡的低通濾波電路 |
| 9．單管阻容放大電路 | 44．同相輸入一階低通濾波電路 |
| 10．變壓器耦合放大電路 | 45．反相輸入一階低通濾波電路 |
| 11．甲類功率放大電路 | 46．簡單的二階RC濾波電路 |
| 12．串聯電流負反饋電路 | 47．典型二階RC有源低通濾波電路 |
| 13．串聯電壓負反饋電路 | 48．典型二階高通有源濾波電路 |
| 14．并聯電壓負反饋電路 | 49．基本帶通濾波電路 |
| 15．并聯電流負反饋電路 | 50．典型帶通濾波電路 |
| 16．共基共射極放大電路 | 51．矩型波振蕩電路 |
| 17．自舉射極輸出電路 | 52．寬度可調的矩形波發生器 |
| 18．NPN一PNP直接耦合放大電路 | 53．幅頻可調的鋸齒波發生器 |
| 19．用負反饋消除自激振蕩 | 54．單相半波整流電路 |
| 20．晶體管開關作用 | 55．單相全波整流電路 |
| 21．變壓器反饋式振蕩電路 | 56．電容濾波電路 |
| 22．電容三點式振蕩電路 | 57．電容濾波帶電阻負載 |
| 23．電感三點式振蕩電路 | 58．RC濾波電路 |
| 24．差動放大電路的基本形式 | 59．基本LC濾波電路 |
| 25．長尾式差動放大電路 | 60．二倍壓整流電路 |
| 26．雙電源長尾式差動放大電路 | 61．三倍壓整流電路 |
| 27．運放用作交流比例放大 | 62．基本穩壓電路 |
| 28．反相輸入保護措施 | 63．基本調整管穩壓電路6 |
| 29．同相輸入保護措施 | 64．具有放大環節的穩壓電路 |
| 30．電源極性錯接的保護 | 65．單相半波可控硅整流 |
| 31．RC高通電路 | 66．電子調壓電路 |
| 32．利用三極管來保護器件 | 67．電子催眠器一一趣味性實驗一 |
| 33．差動輸入運算電路 | 68．電子門鈴電路一一趣味性實驗二 |
| 34．快速積分電路 | 69．電子報警電路一一趣味性實驗三 |
| 35．模擬一階微分方程電路 | |
| （3）數字部分實驗 | |
| l．TTL集成邏輯門的參數測試 | 16．MSI數據選擇器及邏輯設計 |
| 2．CM0S邏輯門的參數測試 | 17．微分型單穩態電路 |
| 3．TTL集成電極開路門與三態輸出門的應用 | 18．環形多諧振蕩器 |
| 4．與、非、或、與非門電路實驗 | 19．利用門電路構成編碼器分配器、選擇器 |
| 5．半加器電路實驗 | 20．組合電路的設計之一一一編碼轉換 |
| 6．全加器電路實驗 | 21．組合電路的設計之二一一顯示電路 |
| 7．RS觸發器實驗 | 22．同步時序電路的設計 |
| 8．D觸發器實驗 | 23．計算機時序電路的設計 |
| 9．JK觸發器實驗 | 24．集成定時器測試及應用 |
| 10．T觸發器實驗 | 25．CM0S集成A/D、D/A轉換電路實驗 |
| 11．JK型觸發器轉換成D觸發器 | 26．二極管非門、或非門電路 |
| 12．D型觸發器轉換成JK觸發器 | 27．三極管非門、與非門、或非門電路 |
| 13．計數器實驗 | 28．異步十進制減法計數器 |
| 14．MSI移位寄存器及其應用 | 29．異步十進制加法計數器 |
| 15．譯碼器及其變換方式 | 30．綜合能力培訓實驗一一電子秒表 |
| （4）電氣控制部分實驗 | |
| 1．閘刀開關正轉控制線路 | 15．QX3-13型Y/△自動起動控制線路 |
| 2．接觸器點動正轉控制線路 | 16．半波整流能耗制動控制線路 |
| 3．具有自鎖的正轉控制線路 | 17．全波整流能耗制動控制線路 |
| 4．具有過找保護的正轉控制線路 | 18．C620車床電氣控制線路 |
| 5．倒順開關控制正反轉控制線路 | 19．手動降壓起動 |
| 6．接觸器聯鎖的正反轉控制線路 | 20．單相運行反接制動控制線路 |
| 7．按鈕聯鎖的正反轉控制線路 | 21．電動葫蘆電氣控制線路 |
| 8．按鈕接觸器復合聯鎖控制線路 | 22．C6163車床電氣控制線路 |
| 9．自動往返行程控制線路 | 23．控制電路聯鎖控制線路 |
| 10．接觸器控制串聯電阻降壓起動線略 | 24．主電路聯鎖控制線路 |
| 11．時間繼電器控制串聯電阻降壓控制線路 | 25．直流電機啟動 |
| 12．手動Y/△降壓起動 | 26．直流電機的調速 |
| 13．接觸器控制Y/△降壓起動 | 27．直流電機的反轉 |
| 14．時間繼電器控制Y/△降壓起動 | 28．直流電機制動實驗 |
| （5）PLC可編程控制部分： | |
| 1．與、或、非邏輯功能實驗 | 12．藝術彩燈造型的PLC控制實驗 |
| 2．定時器、計數器功能實驗 | 13．電機的自動控制實驗 （實物） |
| 3．跳轉、分支功能實驗 | 14．步進電機的PLC控制（實物） |
| 4．移位寄存器實驗 | 15．模擬電視發射塔實驗實驗 |
| 5．數據處理功能實驗 | 16．自動送料裝車系統控制實驗 |
| 6．微分、位操作實驗 | 17．自動售貨機實驗 |
| 7．交通信號燈PLC自動控制實驗 | 18．自動成型實驗 |
| 8．攪拌器的PLC自動控制實驗 | 20．郵件自動分揀實驗 |
| 9．LED數碼官顯示PLC自動控制實驗（實物） | 19．水塔自動供水控制系統實驗 |
| 10．四層電梯的PLC自動控制實驗（實物） | 21．自動洗衣機控制系統模擬實驗 |
| 11．加工中心刀具庫選擇控制實驗（實物） | 22．電鍍過程控制實驗 |
| （6）PLC綜合實驗部分 | |
| 1．PLC控制三相電動機動機啟動停止 | 4．PLC控制三相異步電動機往返運動 |
| 2．PLC控制三相異步電動機正轉、反轉 | 5．PLC控制三相異步電動機Y/△啟動 |
| 3．PLC控制三異步電動機順序啟動 | |
| （7）、增加單片機實驗項目： | |
| MCS-51單片機實驗 | |
| 軟件實驗 | |
| 外部數據存儲器擴展 | |
| 實驗一清零程序 | 實驗八多分支程序 |
| 實驗二拆字程序 | 實驗九脈沖計數（定時/計數實驗） |
| 實驗三拼字程序 | 實驗十電腦時鐘（定時器、中斷器綜合實驗） |
| 實驗四數據區傳送子程序 | 實驗十一二進制轉換到BCD |
| 實驗五數據排序實驗 | 實驗十二二進制轉換到ASCII |
| 實驗六查找相同數個數 | 實驗十三八段數碼管顯示 |
| 實驗七無符號雙字節快速乘法子程序 | 實驗十四鍵盤掃描顯示實驗 |
| 硬件實驗 | |
| 自搭接硬件電路實驗提示 | |
| 實驗一P1口亮燈實驗 | 實驗十二繼電器控制 |
| 實驗二P1口轉彎燈實驗 | 實驗十三步進電機實驗 |
| 實驗三P3.3輸入，P1口輸出 | 實驗十四8253方波 |
| 實驗四工業順序控制（中斷控制） | 實驗十五串并轉換實驗 |
| 實驗五8255A.B.C輸出方波 | 實驗十六外部存儲器擴展實驗 |
| 實驗六8255PA口控制PB口 | 實驗十七MCS-51串行口應用實驗㈠——雙機通信 |
| 實驗七8255控制交通燈 | 實驗十八MCS-51串行口應用實驗㈡——與PC機通信 |
| 實驗八簡單I/O口擴展實驗 | 實驗十九溫度閉環控制 |
| 實驗九A/D轉換實驗 | 實驗二十小直流電機調速實驗 |
| 實驗十D/A輸出方波 | 實驗二十一 外部中斷（急救車與交通燈） |
| 實驗十一電子音響 | |
| 8088/8086系列微機實驗 | |
| 軟件實驗 | |
| 實驗一清零程序 | 實驗七32位二進制乘法 |
| 實驗二拆字程序 | 實驗八多分支程序 |
| 實驗三拼字程序 | 實驗九顯示子程序 |
| 實驗四數據區移動 | 實驗十鍵盤掃描顯示實驗 |
| 實驗五數據排序實驗 | 實驗十一二進制轉換到BCD |
| 實驗六找“零”個數 | 實驗十二二進制轉換到ASCII |
| 硬件實驗 | |
| 自搭接硬件電路實驗提示 | |
| 實驗一8255并行口實驗㈠：A.B.C口輸出方波 | 實驗九定時／計數器：8253方波 |
| 實驗二8255并行口實驗㈡：PA口控制PB口 | 實驗十繼電器控制 |
| 實驗三8255并行口實驗㈢：控制交通燈 | 實驗十一8251串行通信實驗㈠：自發自收 |
| 實驗四簡單I/O口擴展 | 實驗十二8251串行通信實驗㈡：與PC通信 |
| 實驗五A/D轉換實驗 | 實驗十三步進電機控制 |
| 實驗六D/A轉換實驗㈠：輸出方波 | 實驗十四小直流電機調速實驗 |
| 實驗七D/A轉換實驗㈠：輸出鋸齒波 | 實驗十五溫度閉環控制 |
| 實驗八8259中斷控制器實驗 | 實驗十六音頻驅動實驗 |
| MCS-96單片機實驗 | |
| 軟件實驗 | |
| 實驗一清零程序 | 實驗十一80C196外部中斷實驗 |
| 實驗二拆字程序 | 實驗十二80C196軟件方法產生中斷 |
| 實驗三拼字程序 | 實驗十三利用HSI測脈沖寬度 |
| 實驗四數據區傳送子程序 | 實驗十四利用HSI測量單脈沖寬度 |
| 實驗五數據排序實驗 | 實驗十五利用HSO產生單脈沖 |
| 實驗六查找相同數個數 | 實驗十六利用HSO產生連續脈沖 |
| 實驗七無符號雙字節快速乘法子程序 | 實驗十七軟件定時器 |
| 實驗八多分支程序 | 實驗十八80C196A/D轉換實驗 |
| 實驗九定時器1實驗——定時中斷 | 實驗十九利用80C196的PWM產生各種波形 |
| 實驗十定時器T1和T2同時產生中斷 | 實驗二十二進制轉換到BCD進制轉換到ASCII |
| 硬件實驗 | |
| 自搭接硬件電路實驗提示 | |
| 實驗一P1口亮燈實驗 | 實驗十一繼電器控制 |
| 實驗二P1口轉彎燈實驗 | 實驗十二8253方波 |
| 實驗三P2.6輸入，P1口輸出 | 實驗十三80C196串行口實驗 |
| 實驗四工業順序控制 | 實驗十四LED七段數碼管顯示實驗 |
| 實驗五8255A.B.C輸出方波 | 實驗十五鍵盤顯示綜合實驗 |
| 實驗六8255PA口控制PB口 | 實驗十六音頻驅動實驗 |
| 實驗七8255控制交通燈 | 實驗十七 步進電機實驗 |
| 實驗八簡單I/O口擴展實驗 | 實驗十八直流電機實驗 |
| 實驗九A/D轉換實驗 | 實驗十九外部中斷（急救車與交通燈） |
| 實驗十D/A輸出方波 | |
