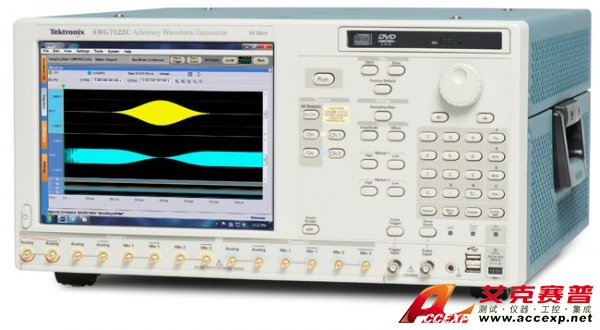

Tektronix AWG5002C任意波形發生器
名稱：信號發生器
品牌：
型號：
簡介：Tektronix AWG5002C任意波形發生器480MHz 載波頻率，高動態范圍RF信號。 Tektronix AWG5002C任意波形發生器調制帶寬高達180MHz 的高動態范圍IF信號。 Tektronix AWG5002C任意波形...
申請服務
- 產品介紹
Tektronix AWG5002C任意波形發生器480MHz 載波頻率，高動態范圍RF信號。
Tektronix AWG5002C任意波形發生器調制帶寬高達180MHz 的高動態范圍IF信號。
Tektronix AWG5002C任意波形發生器180MHz 調制帶寬下SFDR 為-58dBc。
唯一的帶4 個通道的獨立AWG，簡化測試設置，降低不確定性。
RFXpress 軟件使得能快速創建數字調制及雷達信號
波形序列和子序列
能創建無限循環、條狀、跳轉和條件分支
能復現實際環境的信號行為
動態跳轉能力
Tektronix AWG5002C任意波形發生器能創建可對外部環境變化作出反應的復雜波形
2 個或4 個差分/ 單端輸出提供了測試靈活性
多達8 個標記輸出是系統同步的理想配置
28 位數字輸出通道可創建高精度數字信號
深存儲器支持創建長而復雜的波形序列
回放示波器和實時頻譜分析儀捕獲的信號，模擬實際環境
分辨率達800ps 的邊沿時間位移控制
8,000 個步長的實時序列可創建極大的波形循環、跳轉和條件分支
易學易用，縮短測試時間
臺式機，使用方便
集成PC，支持網絡連接，提供內置DVD、可拆卸硬盤、LAN
和USB 端口
應用
高分辨率無線通信和電子防御系統
教育和研究
ADC/DAC 測試
混合信號設計和測試：
生成實際環境信號、理想信號或失真信號－ 包括所有毛刺、 異常事件和損傷
大規模測試系統的系統同步和定時控制
|
特點
|
AWG5014C | AWG5012C | AWG5002C |
| 輸出頻率特點 | |||
| 有效頻率輸出 | Fmaximum(規定值)按“采樣率/ 過采樣率”或“SR/2.5 確定。” | ||
| Fmaximum | 480 MHz | 240 MHz | |
| Fmaximum(典型值) | 540 MHz | 275 MHz | |
| 有效頻率切換時間 | 最小頻率切換時間(從選定頻率F1切換到F2)通過“1/Fmaximum”確定 | ||
| 標準配置 | |||
| Ts | 2.1 ns | 4.2 ns | |
| Ts (典型值) | 1.8 ns | 3.7 ns | |
| 調制帶寬 | 調制帶寬由以下特性確定：Sin (x)/x 滾降和上升時間帶寬的結合，并通過外部測量和使用頻率范圍內的校準共同修正到<1dB | ||
| 調制帶寬(-1dB)(典型值) | 正常輸出：可達130MHz | 正常輸出：可達100MHz | |
| 直接輸出：可達180MHz | 直接輸出：可達130MHz | ||
| 調制帶寬(-3dB)(典型值) | 正常輸出：可達230MHz | 正常輸出：可達180MHz | |
| 直接輸出：可達300MHz | 直接輸出：可達230MHz | ||
| 輸出幅度特點 | |||
| 幅度 | 按單端輸出值測量振幅電平使用差動(兩端)輸出值時，振幅電平將高3dBm | ||
| 范圍 | 正常輸出: –30 dBm to 17 dBm | ||
| 直接輸出: –30 dBm to 0 dBm | |||
| 分辨率 | 0.01 dB | ||
| 精度 | 0dBm 電平時，無偏置，± 0.3dB | ||
| 輸出平坦度 | 針對特點Sin(x)/x 滾降進行了數學修正，未通過外部校準法進行修正 | ||
| 平坦度 (典型值) | ±1.0 dB, from 10 MHz to 480 MHz | ||
| 數字數據輸出(選項03) | |||
| 輸出數量 | 通道1 和通道2 上14 位輸出(總共28 個) | ||
| 輸出連接器 | SMB(后面板)，單端 | ||
| 輸出抗阻 | 50 Ω | ||
| 數字數據輸出電平(至50Ω) | |||
| 窗口 | –1.0 V to 2.7 V | ||
| 幅度 | 0.1 Vp-p to 3.7 Vp-p | ||
| 分辨率 | 10 mV | ||
| 精度 | ±(設定值的10%+120mV) | ||
| 電流 (最大值) | 每個通道± 54mA | ||
| 上升/ 下降時間(20% ~80%) | 300 ps (1.0 Vp-p, Hi: 1.0 V, Lo: 0 V) | ||
| 與標記間的延遲 | –41 ns to –82 ns | ||
| 輸出間時延 | <400 ps
|
||
