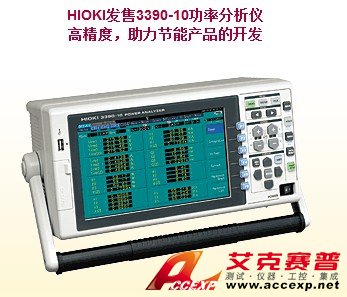

HIOKI 3390-10功率分析儀
名稱：電能質量測試儀
品牌：
型號：
簡介：HIOKI 3390-10功率分析儀精度超過了3390，最高達到0.1%，助力于節能、新能源相關的電氣機器的開發。 HIOKI 3390-10功率分析儀充實了功率計的種類，進一步滿足了對于高精度測量的要求。 現在，對于太陽能面板、電動汽車、...
申請服務
- 產品介紹
HIOKI 3390-10功率分析儀精度超過了3390，最高達到±0.1%，助力于節能、新能源相關的電氣機器的開發。
HIOKI 3390-10功率分析儀充實了功率計的種類，進一步滿足了對于高精度測量的要求。
現在，對于太陽能面板、電動汽車、馬達、變頻器等節能/新能源相關的電氣機器的需求不斷的增加。在此類電氣機器的開發現場，要求以0.1%為單位的效率改善。HIOKI 3390-10功率分析儀主機和閉口型電流傳感器（CT6862-10、CT6863-10、9709-10）組合使用的測量精度最高可達±0.1%，非常適用于節能產品的開發。
HIOKI 3390-10功率分析儀所有量程保持同一精度，在測量時候可以忽略因為量程帶來的精度差異。
※精度：相對電氣信號的“真值”，測量儀器所顯示的測量值會出現什么程度的差異的指標。
HIOKI 3390-10功率分析儀應用
馬達、變頻器、太陽能面板、功率調節器、電動汽車、空調等節能、新能源領域的電氣機器開發。
HIOKI 3390-10功率分析儀特點
HIOKI 3390-10功率分析儀和閉口型電流傳感器組合，可實現最高±0.1%的測量精度
HIOKI 3390-10功率分析儀和日置的閉口型電流傳感器組合，可實現最高±0.1%的測量精度。3390最高僅有0.16%，現在可以進行更高精度的電流測量。為了開發用于節能等用途的產品，需要0.1%為單位的高精度測量，新產品就能滿足這個需求。
所有量程都實現統一精度
3390的不同量程之間的精度會有差異，而新產品不論什么量程的精度都是統一的，這樣不需要擔心量程問題影響電流和功率測量。
HIOKI 3390-10功率分析儀精度參數
電壓 電流 有功功率
DC ±0.07% rdg. ±0.1% f.s. ±0.07% rdg. ±0.1% f.s. ±0.07% rdg. ±0.1% f.s.
45 Hz ～ 66 Hz ±0.05% rdg. ±0.05% f.s. ±0.05% rdg. ±0.05% f.s. ±0.05% rdg. ±0.05% f.s.
上述頻率范圍中以和專用電流測量選件的組合精度而定。
（f.s.適用于3390-10的量程）
1000V以上的電壓、有功功率為參考值。
電壓 電流 有功功率
0.5 Hz ～ 30 Hz ±0.1% rdg. ±0.2% f.s. ±0.1% rdg. ±0.2% f.s. ±0.1% rdg. ±0.2% f.s.
30 Hz ～ 45 Hz ±0.1% rdg. ±0.1% f.s. ±0.1% rdg. ±0.1% f.s. ±0.1% rdg. ±0.1% f.s.
66 Hz ～ 1 kHz ±0.1% rdg. ±0.1% f.s. ±0.1% rdg. ±0.1% f.s. ±0.1% rdg. ±0.1% f.s.
1 kHz ～ 10 kHz ±0.2% rdg. ±0.1% f.s. ±0.2% rdg. ±0.1% f.s. ±0.2% rdg. ±0.1% f.s.
10 kHz ～ 50 kHz ±0.3% rdg. ±0.2% f.s. ±0.3% rdg. ±0.2% f.s. ±0.4% rdg. ±0.3% f.s.
50 kHz ～ 100 kHz ±1.0% rdg. ±0.3% f.s. ±1.0% rdg. ±0.3% f.s. ±1.5% rdg. ±0.5% f.s.
100 kHz ～ 150 kHz ±20% f.s. ±20% f.s. ±20% f.s.
上述頻率范圍的電流
有功功率的精度需要加上電流傳感器的精度。
0.5Hz~10Hz的電壓、電流、有功功率為參考值。
10Hz~16Hz時超過220V的電壓、有功功率為參考值。
30kHz~100kHz時超過750V的電壓、有功功率為參考值。
100kHz~150kHz時超過（22000/f[kHz]）V的電壓、有功功率為參考值。
1000V以上的電壓、有功功率為參考值。
