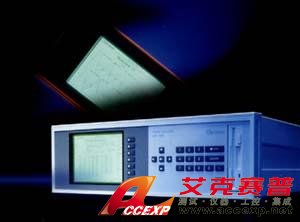

Chroma 6632 電能功率質量分析儀
名稱：電能質量測試儀
品牌：
型號：
簡介：Chroma 6632 電能功率質量分析儀可立即顯示1到16周期的電壓電流波形 Chroma 6632 電能功率質量分析儀可自行設定不同於標準的量測上限值 Chroma 6632 電能功率質量分析儀寬廣的輸入電壓(6V-2000Vp...
申請服務
- 產品介紹
Chroma 6632 電能功率質量分析儀是一彈性設計的多功能電力測試設備，可與其它系統整合或單機使用，具備諧波、閃爍測試、多用電表、資料記錄及波形顯示等五種獨立的功能模組，以及可與自動測試系統整合的測試與分析能力。
Chroma 6632 電能功率質量分析儀可與6530或致茂其他系列的可程式交流電源供應器組成功率量測系統，是測量電壓及電流諧波與閃爍測試的最佳系統，其中電壓及電流諧波系依據 IEC61000-3-2、IEC61000-3-2 A14標準進行測試，閃爍測試則依據IEC61000-3-3標準測試，除此之外，使用者更可自行設定量測標準，對產品進行諧波與閃爍測試的自訂規格測試。
Chroma 6632功率分析儀以模組化的設計理念，提供使用者數位信號處理型(DSP)測試模組。每一種測試模組均包含微處理器、記憶體(ROM、RAM、Flash ROM)與雙通道18位元類比 /數位轉換器(數位信號處理型測試模組另包含數位信號處理器)，使用32位元浮點運算方式與離散式傅利葉轉換(DFT)軟體技術，使本產品可以快速而準確的量測電壓 (U)、電流(I)、主動功率(P)、虛功率(VAR)、視在功率(VA) 與其他如主動能量(W)、被動能量(Wr)、視能量(Wa)、頻率 (f)、峰值因素(CF)、功率因素(PF)、相位角(o)等變數。
Chroma 6632 功率分析儀因應能源議題、電源供應器的效率或無負載功率的要求日趨嚴格，測試精準的要求也越來越高，原來Chroma 6000自動測試系統內部量測輸入交流電源參數的Chroma 602量測單元精度將稍嫌不足，建議可使用6633功率分析儀來增加量測精度。6633內部設計使用高速取樣類比轉數位技術，使訊號的動態都能捕捉進去，另外針對電流量測設計了兩組Shunt作偵測，以滿足大小電流的精準量測需求。不僅新購的Chroma 6000系統建議選配，舊有的系統也可單獨加購，使用者只要在Hardware config中選擇 6630，不需修改原有編寫的測試程式，即可提升輸入交流電源參數的精準度。
Chroma 6632 電能功率質量分析儀可依IEC61000-3-2、IEC61000-3-2 A14標準進行電壓及電流諧波測試
可依IEC61000-3-3標準進行閃爍測試
使用先進的離散傅利葉轉換(DFT)及數位信號處理(DSP)技術
Chroma 6632 電能功率質量分析儀具備多微處理器的系統架構
模組化的設計可配置多達三個DSP功能的測試模組
具備諧波、閃爍測試、多用電表、資料記錄及波形顯示五種功能，可滿足多種應用測試需求
可提供達40階的諧波分析與條狀圖表顯示
每一測試模組均具備雙通道18位元類比/數位轉換器
Chroma 6632 電能功率質量分析儀可立即顯示1到16周期的電壓電流波形
可自行設定不同於標準的量測上限值
寬廣的輸入電壓(6V-2000Vpk)與電流(0.1A-300Apk)范圍
Chroma 6632 電能功率質量分析儀內建3.5寸軟式磁碟機，可提供系統軟體升級與資料儲存的功能
