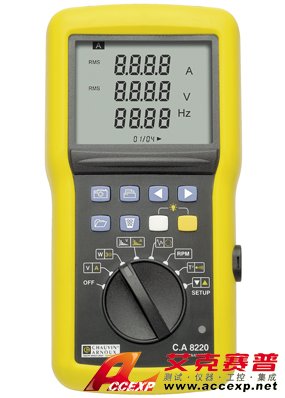

法國CA CA8220 電能質量分析儀
名稱：電能質量測試儀
品牌：
型號：
簡介：CA8220是一款單相電能質量分析儀，適用于電網中的單相，或平衡三相回路進行電能質量監測、診斷。采用帶EL背光液晶顯示屏，可實時切換顯示輸入電壓、電流、頻率、功率、諧波、電動機啟動電流最大值/峰值/啟動時間，及相關電能質量參數的測量值。經由...
申請服務
- 產品介紹
CA8220是一款單相電能質量分析儀，適用于電網中的單相，或平衡三相回路進行電能質量監測、診斷。采用帶EL背光液晶顯示屏，可實時切換顯示輸入電壓、電流、頻率、功率、諧波、電動機啟動電流最大值/峰值/啟動時間，及相關電能質量參數的測量值。經由外接“轉速傳感器”（選購）及接入電動機內部的溫度傳感器，可對旋轉電機同時進行轉速測量、及電機內部溫度測量等附加功能。CA8220操作簡便，設計緊湊、防震，提供了監測電能質量、電力功率的基本測量功能，更可測量旋轉電機的轉速及溫度，非常適合電氣現場技術人員，進行旋轉電機的電能質量診斷及預防性維護工作。 CA8220 產品編號：P01160620
法國CA CA8220 電能質量分析儀產品特點:
•電壓測量范圍：660 VAC (真有效值) 或VDC
•電流測量范圍：可至 6500AAC 或 1400ADC (依據電流鉗型號)
•可顯示電壓/電流的最小值Min、最大值Max 和平均值 Avg、波峰因數CF, 峰值Peak 及K因數 等。
•可檢測相序
•可計算及顯示單相或平衡三相的有功功率W、無功功率VAR及視在功率VA、功率因數PF、及位移功率因數DPF
•可計算及顯示電壓/電流的總諧波畸變率THD（THD-F 及 THD-R）
•可顯示至50次的電壓、電流各次諧波值以及百分比率
•可捕捉、儲存并顯示電動機啟動過程的電流相關數據
•轉速測量范圍：6至 120000 RPM（選購轉速傳感器）
•溫度測量范圍：-200 至 850 °C（可選購溫度傳感器）
•具有光口-RS232通訊接口，可經由通訊線將儲存數據導入PC
•標配 Power Analyzer Transfer（PAT）軟件，可用于組態設置儀器、將測量記錄數據導入PC，轉換數據為Excel格式等
•透過PAT軟件，亦可在PC上實時顯示電壓/電流波形，諧波分析條形圖、功率/電能測量值等等；并可利用PAT軟件的實時趨勢圖功能，將顯示在軟件視窗中的趨勢圖曲線直接存入PC中
•使用6個干電池（1.5V AA）作為電源
法國CA CA8220 電能質量分析儀產品應用:
•電動機啟動電流過程分析
•相序檢測及電動機轉速檢測
•線路及設備的熱點溫度檢測
•供電回路的電力功率分配驗證
•供電回路電能計量（kVAh, VARh, kWh），進行節能改造分析
•測量并記錄電力系統的負載曲線（kW、VAR、VA）
•開關柜/配電盤和其它電氣設備、旋轉電機設備的故障分析
| 最大測量電壓 | 600V RMS |
| 最大測量電流 | MN93A: 5mA~6A / 300mA ~ 120A |
| （根據電流鉗） | MN93: 2A ~ 240A |
| C193: 3A~ 1200A | |
| PAC93:10A~1400A | |
| A193: 10A ~ 6500A | |
| 測量功率 | 1.2VA ~ 3.9MVA – W,VAR,PF/Cos/Tan |
| 精度 | 0.5% |
| 諧波 | THD V, A , VA, 50 次, RMS以及%,專家模式 |
| 數值類型 | Min, Max , Avg , Peak , KF , PST , FC |
| 功能 | 臨界值監測 |
| 相序 | |
| 馬達啟動波形顯示 | |
| 單相/平衡的三相檢測 | |
| 馬達轉速 | 6 rpm 到120krpm，精度 ±(0.5%) |
| 溫度(PT100) | -200℃ ~850℃ ，精度 ±(1%+10字) |
| 電阻（線圈） | 0.0Ω~2000Ω，精度 ±(0.5%+1Ω) |
| 頻率 | 40 -70Hz |
| 采樣頻率 | 12.8 kHz |
| 屏幕 | 黑白 LCD |
| 電源 | 6節AA電池 |
| 防護外殼 | IP54 |
| 通訊接口 | RS232 |
| 安規 | IEC 61010-1；600V，Cat III |
| 尺寸 | 211 x 108 x 60 mm |
| 重量 | 840克 |
