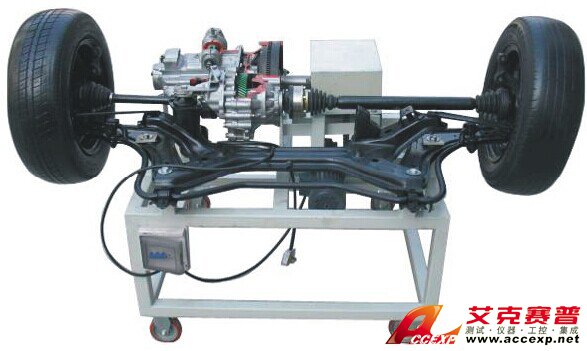

TSI QC738型傳動系統解剖動態演示臺
名稱：汽車測試儀
品牌：
型號：
簡介：TSI QC738型傳動系統解剖動態演示臺以桑塔納3000前驅變速器和前驅動橋總成實物為基礎，由主臺架和實物兩部分組成。TSI QC738型傳動系統解剖動態演示臺適用于中高等職業學院和培訓機構的汽車前驅傳動系統構造與維修實訓教學，滿足對前驅...
申請服務
- 產品介紹
TSI QC738型傳動系統解剖動態演示臺以桑塔納3000前驅變速器和前驅動橋總成實物為基礎，由主臺架和實物兩部分組成。TSI QC738型傳動系統解剖動態演示臺適用于中高等職業學院和培訓機構的汽車前驅傳動系統構造與維修實訓教學，滿足對前驅傳動系統的結構、工作原理的教學和考核需要。TSI QC738型傳動系統解剖動態演示臺操作方便，安全可靠，易于維護。
一.TSI QC738型傳動系統解剖動態演示臺標準配置：
采用桑塔納3000前驅變速器
1、五檔手動變速器總成（帶排檔機構、離合器總成、離合操縱機構、手剎機構等）；
2、傳動軸總成（傳動軸、萬向節）；
3、前驅動橋（前橋總成、半軸、制動器總成）；
4、輔助裝置（減速電動機、減速機、漏電保護裝置，移動臺架等）
二.TSI QC738型傳動系統解剖動態演示臺功能特點：
1、展示功能：
把動力傳動系統按原車位置排布，通過移動臺架合理連接而成。
1、大面積深層次解剖手動變速器和離合器，不同部件用不同的顏色標識，直觀體現手動變速器和離合器的外部和內部的結構和組成關系（每個運動零部件皆清晰可視）；
2、直觀體現：汽車的動力傳動系統的結構組成和工作原理。
2、動態演示功能：
用減速機驅動，輸入軸的轉速為10~15轉/分鐘。
1、實際動態演示離合器和換檔的操作，可輕松轉換各個檔位，充分體現手動變速器的傳動路線和各個檔位齒輪的運轉狀態；
2、實際演示半軸的工作情況及萬向節的工作原理；
3、合理的工業造型，周全的安全保護，配備移動腳輪，具有美觀大方，安全系數高，方便等特點。
三.TSI QC738型傳動系統解剖動態演示臺產品工藝：
1、全部采用線切割或激光剖切，切面平整；合理深層次解剖，充分體現內部細節結構；
2、采用電鍍、研磨、超聲波清洗、高壓水砂噴射、烤漆等多道工序處理，色彩過渡自然亮麗，不易掉色，歷久常新。
3、鋼架結構采用無縫焊接，金屬表面采用高溫噴塑處理，漆面堅固，并帶有腳輪自鎖裝置。造型美觀大方。
四.TSI QC738型傳動系統解剖動態演示臺參數：
1、驅動電機：380V 0.18kw
2、尺寸：（長x寬x高）1800x1000x800（mm）
3、重量：150kg
五.TSI QC738型傳動系統解剖動態演示臺實訓項目：
1．前橋傳動系統結構認識；
2．不同檔位傳動比對比試驗；
3．變速器換檔試驗；
4．前橋傳動系統綜合診斷。
