TSI PCI8502 數據采集卡
名稱：數據采集記錄儀
品牌：
型號：
簡介：TSI- PCI-8502高速同步數據采集卡是新推出的PCI系列的一款高端數采卡，實現了數據采集的高速率、高精度、高性能。其系統采集精度可達0.1%，能實現2路通道的高速同步數據采集，每通道采集速率最高達40MHz，能夠向主機內存?zhèn)鬏斶B續不...
申請服務
- 產品介紹

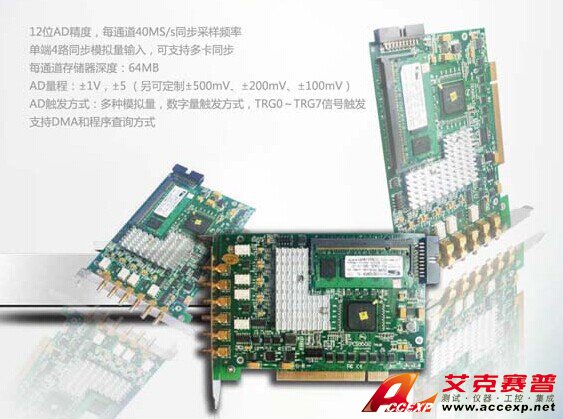

TSI- PCI-8502高速同步數據采集卡是新推出的PCI系列的一款高端數采卡，實現了數據采集的高速率、高精度、高性能。其系統采集精度可達0.1%，能實現2路通道的高速同步數據采集，每通道采集速率最高達40MHz，能夠向主機內存?zhèn)鬏斶B續不斷的高速A/D信號流數據，是一款高性價比數據采集卡，深受高端客戶青睞。8502高速同步數據采集卡的AD轉換精度可達12位，采用單端模擬量輸入，數據的讀取方式可選擇查詢方式、DMA方式，如果您需要較快的速度讀取數據，我們建議選用DMA方式。PCI8502高速同步數據采集卡的AD輸入帶緩存：256MB的DDR2存儲器，單通道的存儲深度可達64MB。板卡配備了40MHz的板載時鐘振蕩器可以提供40MHz的板內時鐘，同時用戶還可以根據自身的需要接入板外時鐘。其正常工作溫度范圍為0℃~50℃，完全能夠滿足工業現場的使用。PCI8502高速同步數據采集卡能夠在多種語言平臺上使用，如VC、Labview、C#、Delphi、VB、Labwindows。此款數采卡還支持多卡同步，軟件自動校準。
TSI- PCI-8502詳細參數見下表：
TSI- PCI-8502詳細參數見下表：
|
AD輸入量程
|
±1V；±5V |
| AD轉換精度 | 12位 |
| 采樣頻率（Frequency） | 最高40MHz |
| 物理通道數 | 2通道同步 |
| 模擬量輸入方式 | 單端模擬量輸入 |
| 數據讀取方式 | 查詢方式、DMA方式（此方式速度最高） |
| 存儲器深度 | 256MB的DDR2存儲器 |
| 每通道存儲深度 | 64MB |
| 時鐘源選擇（OutClockSource） | 板內時鐘和板外時鐘（軟件可選） |
| 觸發模式（TriggerMode) | 中間觸發、預觸發、后觸發、硬件延時觸發 |
| 觸發源(TriggerSource) | 軟件觸發、ATR觸發、DTR觸發、TRG0-TRG7信號觸發（用于多卡同步） |
| 觸發方向 | 下降沿觸發、上升沿觸發、上下邊沿均觸發 |
| 觸發電平 | 由輸入量程確定 |
| 模擬量觸發源（ATR）輸入源 | 從AI0-AI3的任意通道輸入 |
| 模擬量觸發源（ATR）輸入范圍 | 觸發電平可按12位精度計算，具體請參考《ATR模擬觸發功能》 |
| 觸發源DTR輸入范圍 | 標準TTL電平 |
| 耦合方式 | 直流耦合、交流耦合 |
| 模擬輸入阻抗 | 1MΏ |
| 工作溫度范圍 | 0℃~50℃ |
| 板載時鐘振蕩器 | 40MHz |
| 非線性誤差 | ±2LSB（最大） |
| 系統測量精度 | 0.10% |
| 辦卡外形尺寸 |
133mm（長）*110mm（寬）
|
