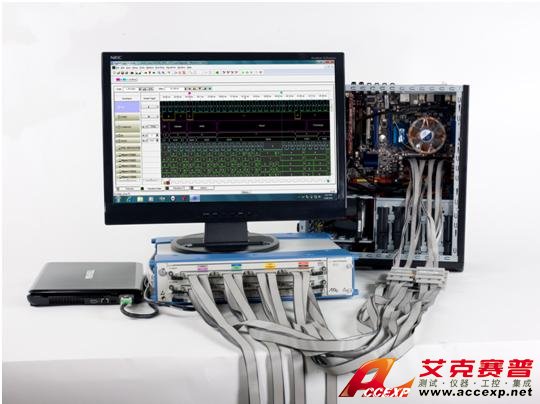

Agilent U4154A邏輯分析儀
名稱：邏輯分析儀
品牌：
型號：
簡介：Agilent U4154A邏輯分析儀擁有業界領先的狀態擷取速度，在68通道下為4 Gb/s，在136通道下為2.5 Gb/s，Agilent U4154A邏輯分析儀以業界最小的眼開程度(Eye opening)小至100 ps100 mV...
申請服務
- 產品介紹
Agilent U4154A邏輯分析儀擁有業界領先的狀態擷取速度，在68通道下為4 Gb/s，在136通道下為2.5 Gb/s，Agilent U4154A邏輯分析儀以業界最小的眼開程度(Eye opening)小至100 ps×100 mV，提供可靠的資料擷取能力，使工程師得以量測新興技術中所使用愈來愈快速的數位信號，Agilent U4154A邏輯分析儀進行設計的驗證與除錯。時序縮放(Timing Zoom)功能以80ps的時序解析度和256K取樣的記憶體深度，安捷倫 U4154A邏輯分析儀同時提供狀態與時序量測，讓設計師在20us的時間范圍內同時執行狀態與高解析度的時序量測。加上高速的觸發序列編排器速度(2.5 Gb/s)，Agilent U4154A邏輯分析儀針對DDR記憶體上的連續事件和其他高速信號進行觸發，但仍保有彈性。
1、Agilent U4154A AXIe 邏輯分析儀狀態采集速率
Agilent U4154A邏輯分析儀在全通道模式下可以支持高達2.5GHz的時鐘速率，或者在雙采樣模式下支持4Gbps的數據速率，這個指標比目前業內最高水平高出50％以上。雖然目前如PCIE、SATA等高速串行總線的數據速率已經達到5Gbps甚至8Gbps，但是高速并行總線的數據速率主要還是在1個多Gbps，如DDR3的主流數據速率在1333Mbps或1600Mbps，可見U4154A為支持未來DDR3的更高速率甚至DDR4的標準都留下了充分的裕量。
2、Agilent U4154A AXIe 邏輯分析儀定時采集速率
Agilent U4154A邏輯分析儀在全通道、深存儲模式下可以支持2.5GHz的采樣率，這個指標也比目前業內最高水平高出50％以上。如果用戶需要多路信號間的時延、信號質量進行精確分析，Agilent的U4154A還支持一種特殊的眼圖掃描模式，在這種模式下邏輯分析儀可以迅速完成上百個通道的眼圖的掃描，從而快速發現信號中的信號質量問題。眼圖掃描時水平采樣點分辯率是5ps，相當于200G的等效采樣率，是目前業內最高水平的4倍；眼圖掃描時水平采樣點分辯率是5mV，可以很精確地描繪出信號幅度的變化，這個更是其它邏輯分析儀所不具備的。
3、Agilent U4154A AXIe 邏輯分析儀觸發速率
Agilent U4154A邏輯分析儀其采樣時鐘的數度提高到了2.5GHz，其觸發電路的速率也相應提高到了2.5GHz，是目前業內最高水平的3倍以上。U4154A還有業內最深的存儲深度（每通道200M樣點）、業內最小的數據采樣窗口（僅100mV*100ps）、業內最高的通道密度等一系列革命性的指標。可以說，U4154A的推出為解決目前超高速并行總線的調試和測試提供了有力的支持，也是邏輯分析儀發展的一個里程碑事件。
