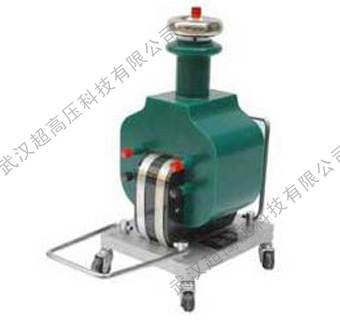

GYD系列干式高壓試驗變壓器
名稱：絕緣電阻測試儀
品牌：
型號：
簡介：一、概述： GYD干式高電壓試驗變壓器是檢測電氣設備性能的重要項目之一。它廣泛適用于電力系統、農電、鐵路、油田、變電站、發（水）電廠及廠礦企業、大專中院校科研單位高壓試驗室。該產品對各種電氣設備、電氣元件、絕緣材料等進行絕緣強度試驗，考核產...
申請服務
- 產品介紹
一、 概述：
GYD干式高電壓試驗變壓器是檢測電氣設備性能的重要項目之一。它廣泛適用于電力系統、農電、鐵路、油田、變電站、發（水）電廠及廠礦企業、大專中院校科研單位高壓試驗室。該產品對各種電氣設備、電氣元件、絕緣材料等進行絕緣強度試驗，考核產品絕緣水平、發生現試品的絕緣缺陷、衡量產品的絕緣材料承受內部和外部過電壓的能力。
本系列干式高壓試驗變壓器，采用先進的絕緣材料和優質磁性合金材料，環氧真空澆注及CD型鐵芯的新工藝制造而成。和同類產品油浸式變壓器相比，具有防潮、耐塵、難燃、低損耗、低噪音的特性，在質量上提高了絕緣強度，能承受短路沖擊電流而不致損壞設備的能力。其產品體積小、重量輕、造型美觀、性能穩定，現場實地操作試驗攜帶方便等優點，是目前國內更新換代的新型交直流兩用高壓試驗變壓器。該產品經國家高電壓計量站中心檢測，性能符合ZBK41006-89標準要求。
二、 技術指標
1． 空載損耗：0．15～0．35％
2． 阻抗電壓：4．５～８％
3． 輸出電壓波形：正弦波
4． 表面溫升：〈５５℃
三、 技術參數
|
型 號 |
規 格 |
輸入電壓（V） |
輸出電壓（kV） |
容量（kVA） |
輸出電流（mA） |
輸出直流電壓(KV) |
最大外徑尺寸(mm) |
重量(kg) |
|
GYD-2/50 |
交 流 |
200 |
50 |
2 |
40 |
70 |
200×195×500 |
19 |
|
GYD-3/50 |
交 流 |
3 |
60 |
200×195×500 |
25 |
|||
|
GYD-5/50 |
交 流 |
5 |
100 |
200×195×500 |
32 |
|||
|
GYD-10/50 |
交 流 |
10 |
200 |
200×195×500 |
61 |
|||
|
GYD-20/50 |
交 流 |
20 |
400 |
200×195×500 |
80 |
|||
|
GYD（C）-3/50 |
交流串激 |
100 |
3 |
60 |
140 |
200×195×500 |
27 |
|
|
GYD（C）-6/50 |
交流串激 |
6 |
120 |
200×195×500 |
35 |
|||
|
GYD-10/50 |
交 流 |
50 |
10 |
200 |
70 |
380×290×500 |
68 |
|
|
GYD-20/50 |
交 流 |
50 |
20 |
400 |
70 |
380×290×800 |
82 |
|
|
GYD-5/100 |
交流 |
200 |
100 |
5 |
60 |
140 |
380×290×800 |
50 |
|
GYD-10/100 |
交流 |
100 |
10 |
100 |
140 |
380×290×1000 |
60 |
|
|
GYD-15/100 |
交流 |
100 |
15 |
150 |
140 |
380×290×1000 |
90 |
