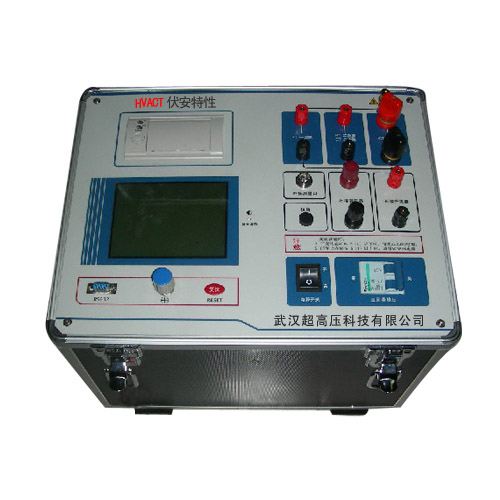

HVACT伏安特性
名稱：絕緣電阻測試儀
品牌：
型號：
簡介：1.1 概述 一機多用 伏安變比極性綜合測試儀，單機可完成伏安特性數據測試、伏安特性曲線繪制、 10% 誤差曲線 、電流互感器變比測試、極性測試多種功能。 四接線柱 在 單機方式 下（不外接升壓、升流器或者調壓器），取代以前的復雜接線方式，...
申請服務
- 產品介紹
1.1概述
一機多用
伏安變比極性綜合測試儀，單機可完成伏安特性數據測試、伏安特性曲線繪制、10%誤差曲線、電流互感器變比測試、極性測試多種功能。
四接線柱
在單機方式下（不外接升壓、升流器或者調壓器），取代以前的復雜接線方式，三個試驗共用四個接線柱即可。伏安試驗接面板二次側，變比極性對應接一二次側，接線錯誤儀器會給出“請查接線”的提示。~220V/~380V供電電源自適應取代本儀器以前型號雙電源供電方式，現只需一路供電方式，接入220V或者380V均可。
全自動化
試驗過程全部自動化，只需按需要設定最高電壓、最大電流、電流分段點及前后步進值，儀器即按指令自動升壓、升流，自動記錄試驗過程中的詳細數據，自動繪制伏安特性曲線，然后可選擇將測試數據和曲線圖是否存儲在儀器內，也可用儀器面板上的微型打印機隨時打印結果。
人性化界面
大屏幕LCD，操作界面全中文顯示，一目了然，易于操作，極具人性化。面板上設有背光調節旋鈕，能在各種光線條件下清晰顯示。
存儲數據多
儀器能存儲30組伏安測試數據（每組由伏安測試數據、伏安曲線圖和10%誤差曲線組成），掉電數據不丟失，方便保存和查閱。
雙操作方式
單機可完成全部試驗，伏安測試數據通過儀器的通信接口可上傳至電腦;也可以聯接筆記本電腦，讓筆記本電腦控制完成全部操作。
輸出容量大
儀器做伏安特性試驗時最大輸出達1000V或者20A，如果選配外接升壓器，最大輸出可達2000V或者20A。做變比試驗時，儀器內部升流器輸出電流達600A，如選配外接升流器，輸出電流可達1000A。
1.2技術參數
|
|
輸入電壓 |
輸出范圍 |
測量范圍 |
測量程度 |
||||
|
儀器主機 |
220V |
0～600V、0～ |
0～600V、0～ |
0.5% |
||||
|
380V |
0～1000V、0～ |
0～1000V、0～ |
0.5% |
|||||
|
220V |
0～ |
0～ |
變比測量精度1% |
|||||
|
外接升壓器 |
220V |
0～1650V、0～ |
0～1650V、0～ |
0.5% |
||||
|
380V |
0～2000V、0～ |
0～2000V、0～ |
0.5% |
|||||
|
外接升流器 |
220V |
0～ |
0～ |
變比測量精度1% |
||||
|
外接調壓器 |
|
|
0～1000V、0～ |
0.5% |
||||
|
儀器工作電源 |
AC 220V±10% 50HZ |
外形尺寸 |
420×330×320㎜ |
重量 |
24㎏ |
|||
