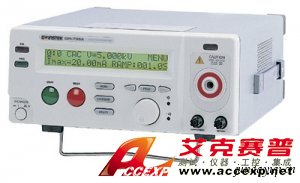

GW GPT-715A絕緣耐壓測試儀
申請服務
- 產品介紹
臺灣固緯GPT-715A安規測試儀可以達到200VA 測試容量 ，GPT-715A可以交/直流耐壓及絕緣阻抗三機一體，Ture RMS 越界電流量測 ，附加電弧偵測功能 ，電壓相位零度啟動，高穩定度的高壓回路設計 ，Controllable Ramp-Up Time ，在高壓未輸出的模式下，即可設定電壓及電流值 ，GPT-715A提供 9 pin PLC 控制介面, 可控制啟動/停止 ，提供指示燈以及蜂鳴器自動測試 FAIL指示 ，GPT-715A 還可以(選購)高壓矩陣掃描器 。
|
交流耐壓
|
|
| 電壓範圍 | 0.100 ~ 5.000kV |
| 電壓解析度 | 5V |
| 電壓變動率 | 1% + 5 V |
| 電壓準確度 | ±(1% 讀值 ±10 V) |
| 最大電流源 | 30mA ~ 40mA (500V以上, 最大測試時間:180秒) |
| 0.1mA ~ 29.99mA (500V以上, 連續測試) | |
| 0.1mA ~ 10mA (500V以下, 連續測試) | |
| 電流限制 | 0.10 ~ 40mA, 0.02mA/step |
| 電流準確度 | ±(1% 讀值 ±80μA) |
| 直流耐壓 | |
| 電壓範圍 | 0.100kV ~ 6.000kV |
| 電壓解析度 | 5V |
| 電壓變動率 | 1% + 5 V |
| 電壓準確度 | ±(1% 讀值 ±10 V) (500V以上) |
| 最大電流源 | 0.1mA ~ 10mA (500V以上, 連續測試) |
| 0.1mA ~ 2mA (500V以下, 連續測試) | |
| 電流限制 | 0.1mA ~ 10mA, 0.01mA/step |
| 電流準確度 | ±(1% 讀值 ±50μA) |
| 連續接地確認 | |
| 輸出電流範圍 | 0.1A (DC) |
| 應用電壓範圍 | 10% |
| 解析度 | 0.1Ω@1Ω |
| 上升 時間 & 測試 時間 | |
| 交流耐壓 上升/測試 時間 | 000.0 ~ 999.9 秒 (上升) / 000.5 ~ 999.9 秒 (測試) |
| 直流耐壓 上升/測試 時間 | 000.0 ~ 999.9 秒 (上升) / 000.5 ~ 999.9 秒 (測試) |
| 連續接地測試時間 | 000.5 ~ 999.9 秒 |
| 記憶組 | |
| 組數 | 10 |
| 每組步驟 | 16 |
| 電弧偵測 | |
| 偵測電流 | 40 level (1 ~ 40mA) |
| 介面 | |
| Remote I/O | 標準 |
| RS-232C | 標準 |
| Scan | 標準 |
| GPIB | 選購 |
| Scanner Box | 選購 (HSB-001-2 : 16ch HV) |
| 使用電源 | |
| AC 100V/120V/220V/230V ± 10%, 50/60Hz | |
| 尺寸 & 重量 | |
| 330(寬) x 149(高) x 446(長) mm | |
| 約12公斤
|
|
