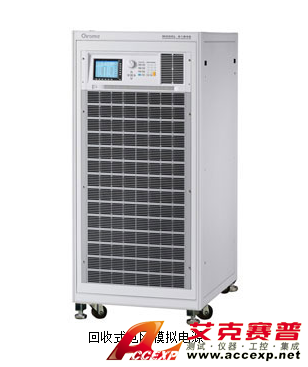

中茂 Chroma 61800 series 回收式電網模擬電源
名稱：電子負載
品牌：
型號：
簡介：中茂 Chroma 61800 回收式電網模擬電源為定電壓輸出，可應用于一般用電產品(例如: 家電產品，開關式電源)的測試，中茂 Chroma 61800 回收式電網模擬電源會對負載輸出功率，同時以拉載過電流設定(OCP)來保護61800。...
申請服務
- 產品介紹

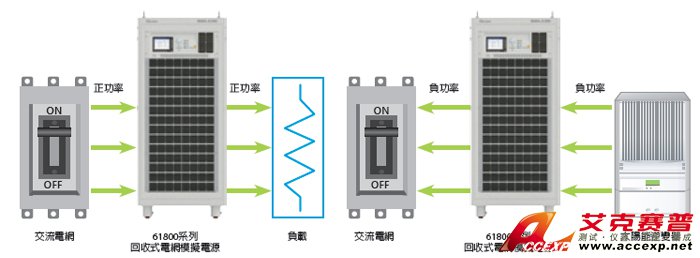

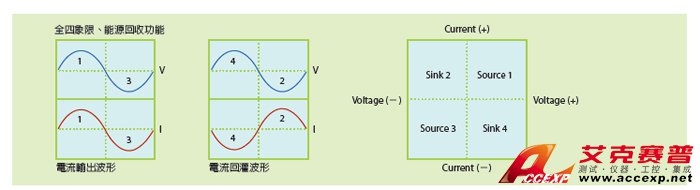

全四象限、能源回收功能
電流輸出波形 電流回灌波形
除了分散式電源測試應用外，中茂 Chroma 61800 回收式電網模擬電源還可符合應用于智能電網和電動汽車相關的測試應用，例如:電動車對電網測試(V2G)、能源儲存系統測試(ESS)。61800系列回收式電網模擬電源不僅限于產品開發RD階段使用，也可應用于產品品質驗證和生產階段。
中茂 Chroma 61800 回收式電網模擬電源使用全數位式控制技術， 可在最大相電壓300V及30Hz到100Hz頻率的輸出范圍下，提供最大功率。不僅可輸出純交流電壓，還有AC+DC輸出模式來擴大應用，測試直流偏壓成份。另外能提供方均根電流的2倍峰值連續最大輸出，適用于做待測物的輸入涌浪電流測試。

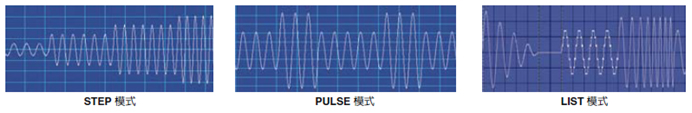

除了可輸出平穩的電壓和頻率外，中茂 Chroma 61800 回收式電網模擬電源提供強大編輯功能模式(STEP/PULSE/LIST)，可模擬多種電網異常及擾動狀態以符合測試需求。STEP和PULSE模式提供來單步或連續的電壓變動。此功能常用來模擬電源干擾，例如周期瞬降，瞬間高壓，電壓漸降等。使用者可使用LIST模式來編輯更復雜的測試波形，包含100個序列可設定開始與結束的狀態，波形成份可含AC和DC，幾乎可組成想要的所有信號波形。運用這些模式，61800系列可模擬各種各樣的電壓瞬降，中斷和變異的波形，同時做為符合IEC 61000-4-11(認證前測試)和-4-13/ -4-14/ -4-28的法規免疫性測試。
使用者可應用SYNTHESIS(合成)功能，以50Hz或60Hz為基本頻率，來設定40階的諧波成份，形成周期性的失真波形。另外提供INTERHAR功能，這是用來在基頻之外，設定另一個非諧波的變動頻率成份，可從0.01Hz掃描到2400Hz，能幫助發現待測物輸入端的諧振點或抗干擾的脆弱點。
中茂 Chroma 61800 回收式電網模擬電源提供前面板的LCD顯示器和鍵盤，讓使用者容易手動操作，或是可透過標準配備的介面GPIB、RS-232、USB及乙太網路接口來進行電腦的數位控制。Chroma也提供儀器的控制驅動器，配合在Labview軟體下，來做控制系統的程式整合使用。
微電網測試

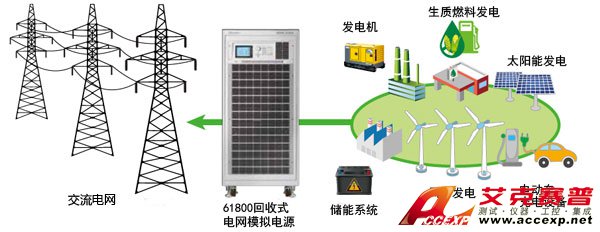

中茂 Chroma 61800 回收式電網模擬電源可提供微電網測試所需要的諧波失真電壓、頻率條件，以符合模擬電網的特性。最重要的，中茂 Chroma 61800 回收式電網模擬電源能源回收功能可以將待測物所產生的電能回饋到交流電網，符合微電網測試需求。中茂 Chroma 61800 回收式電網模擬電源的輸入端對交流電網已包含隔離設計，因此對于模擬微電網的待測物端不需要另外安裝隔離裝置。
并網型分散式發電設備法規測試
中茂 Chroma 61800 回收式電網模擬電源符合應用于并網型分散式發電設備法規測試(例如 : IEEE 1547 / IEC 61000-3-15 / IEC 62116) ，主要測試項目如下：
電網電壓異常測試 (Voltage Abnormality Test)
電網頻率異常測試 (Frequency Abnormality Test)
反孤島測試 (Anti-islanding Test)
低電壓穿越測試 (Low Voltage Ride Through Test)
抗擾度測試 (Immunity Test) 電壓變化抗擾度測試 (IEC 61000-4-11/-4-34)
限值測試 (Limit Test) 電流諧波及閃爍限值測試 (IEC 61000-3-2/-3-3)
節省能源

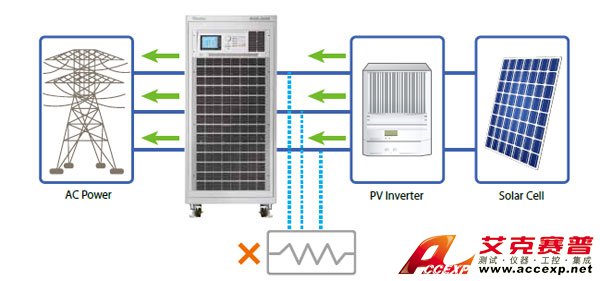

中茂 Chroma 61800 回收式電網模擬電源的能源回收功能提供了一個有效的節省能源的解決方案，例如:在測試太陽能逆變器所產生的能量可以完全經由61800回饋到電網，因此不需要另外搭配消耗功率電阻。(見下圖)
低電壓穿越測試 (Low Voltage Ride Through Test)
當電網電壓發生異常狀況(例如:電壓跌落)，并網型逆變器(PV Inverter)必須維持一段正常輸出時間，此時間由電壓跌落程度而定(例如:以BDEW標準，當電壓跌落至正常電壓的15%時，并網型逆變器必須維持150ms的正常輸出) ，符合低電壓穿越(LVRT)功能的PV inverter除了必須維持一段正常輸出時間要求外，還必須依照電壓跌落程度產生對應的無效功率。
中茂 Chroma 61800 回收式電網模擬電源可完全符合低電壓穿越測試需求，使用者可以使用波形編 輯功能中的LIST模式建立LVRT(低電壓穿越)測試條件，61800系列的電壓輸出變化反應速 度可完全符合LVRT測試要求。同時為要了解有諧波成份的電壓對于光伏逆變器輸出電流 TRD(額定總失真)的影響，中茂 Chroma 61800 回收式電網模擬電源的諧波合成功能可模擬不同諧波電網電壓以符合此測試需 求。 另外6中茂 Chroma 61800 回收式電網模擬電源的輸出頻率解析度為0.01Hz，符合BDEW針對頻率解析度要求。
反孤島效應測試 (Anti-islanding Test)

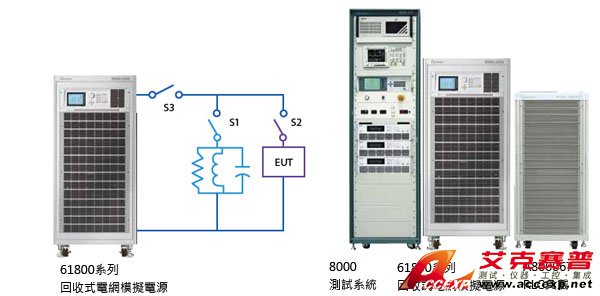

中茂 Chroma 61800 回收式電網模擬電源可搭配8000測試系統以及A800067 RLC負載以符合IEEE 1547/ IEC 62116對于反孤島效應測試要求。
