KIKUSUI PLZ-50F 電子負載
名稱：電子負載
品牌：
型號：
簡介：PLZ-U系列KIKUSUI電子負載PLZ-50F是具有恒流、恒阻、恒壓等3種動作模式的小型高性能多通道電子負載裝置。KIKUSUI電子負載PLZ-50F設備采用單元（插入式）方式，以框架（2種型號）和負載單元（2種型號）共4種型號串聯構成...
申請服務
- 產品介紹

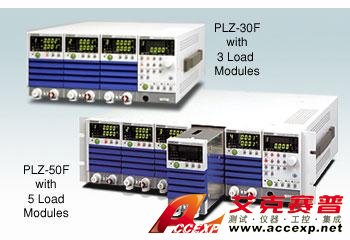

PLZ-U系列KIKUSUI電子負載PLZ-50F是具有恒流、恒阻、恒壓等3種動作模式的小型高性能多通道電子負載裝置。KIKUSUI電子負載PLZ-50F設備采用單元（插入式）方式，以框架（2種型號）和負載單元（2種型號）共4種型號串聯構成。框架PLZ-30F的3個通道上可安裝負載單元，PLZ-50F的5個通道上可安裝負載單元。負載單元備有70UA（支持0V輸入、75W）和150U（自1.5V起動作、150W）。此外，可以通過并聯運行增加電流容量和功率容量，功率容量可從75W到750W（在PLZ-50F上安裝5臺PLZ150U的情況下）進行組合。其上標準配備有GPIB、RS-232C的通信功能，極便于嵌入各類檢查系統，適合于燃料電池、次電池、DC／DC轉換器、開關電源等試驗和多輸出電源等試驗。
KIKUSUI PLZ-50F 電子負載特點：
1.CC模式下的上升、下降通過速率為2.4A／µs（PLZ150U）
2.內置有3個范圍（range）。最多5位數的電壓、電流、功率測量功能
3.在恒流、恒阻模式下可連續改變電流通過速率
4.支持燃料電池的單節試驗中所需的0V輸入
5.各單元（通道）可分別進行獨立動作或聯動動作
6.在相同的負載單元中可進行最多5臺的并聯運行
7.為使用頻率高的各動作模式和每個范圍存儲3個設定值
8.裝有各類保護電路（過電壓、過電流、過功率、過熱、低電壓、逆連接）
9.標準安裝有GPIB／RS232C接口
9.可從外部進行輸出ON／OFF控制
型號
規格
PLZ70UA
0 〜 150V，15A，75W，單元式電子負載裝置、上升時間：10µs（以上升時間換 算）的高速響應、※需要備用面板（PLZ-30F和PLZ-50F）
PLZ150U
1.5 〜 150V，30A，150W，單元式電子負載裝置、上升時間：10µ s（以上升時間換算）的高速響應、※需要備用面板（PLZ-30F和PLZ-50F）
PLZ-30F
電子負載裝置PLZ-U系列用框架、3個通道上可安裝負載單元、前后面備用面板×2
PLZ-50F
電子負載裝置PLZ-U系列用框架、5個通道上可安裝負載單元、前后面備用面板×4
選購件（關聯產品）：
1.Wavy for PLZ-U
[程控必備的軟件] PLZ-U系列用程控必備的軟件
2.408J-101
[GPIB電纜] GPIB電纜，長度：約1m
3.408J-102
[GPIB電纜] GPIB電纜，長度：約2m
4.408J-104
[GPIB電纜] GPIB電纜，長度：約4m
5.KRB3-PLZ-50F
[支架] PLZ-50F用支架（英制尺寸）
6.KRB150-PLZ-50F
[支架] PLZ-50F用支架（米制尺寸）
7.KRB3-PLZ-30F
[支架] PLZ-30F用支架（英制尺寸）、左右構成一組
8.KRB150-PLZ-30F
[支架] PLZ-30F用支架（米制尺寸）、左右構成一組
配件詳情請搜索本網站
說明書PLZ-50F.pdf
