典型的便攜式溫度校準應用
FLUKE 724溫度校準器可以提供三個校準溫度變送器所必需的功能。您可以找到溫度源，提供回路電源并測量所得的輸出電流。以下的示例說明了如何校準儀個溫度萬位為0-150°C、可產生4-20mA輸出電流的K型熱電偶。
基本校準器設置

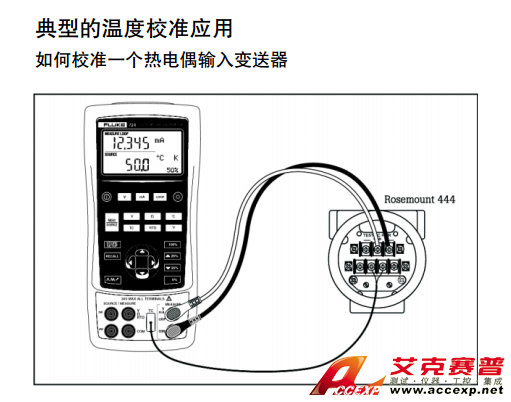

1.如圖所示將FLUKE 724測試線連接到熱電偶變送器。通724上的熱電偶插孔輸出到變送器的溫度輸入。紅色和黑色的測試線為變送器提供回路電源，并測量對應輸入變送器的溫度變化所得的電流值。
2.打開724校準器。選擇mA按鈕和LOOP（回路）按鈕選擇提供24V回路電源并同時測量毫安電流。
3.按Meas/Source（測量/溫度源）按鈕，知道724顯示屏的下半部分指示出源模式。
4.按TC按鈕，直到顯示K型TC。
5.按°C按鈕選擇攝氏度。
6.選擇在該應用中的校準器零點。完成后，將顯示設置為0.0°您可以使用向上和向下箭頭來更改輸出值。使用向左和向右箭頭來控制更改哪個顯示的十進制位上的數值。當屏幕讀數為0.0時，按下724上的0%鍵，并觀察0%在屏幕的右下角顯示。這樣就為校準建立零點。
7.設置校準器中的SpanPoint(滿度點)。將顯示設置為用于校準應用需要的合適Span（滿量程）值。在此例中，顯示屏的讀數應為150°C。按100%鍵，并觀察100%在右下角顯示。這樣就為校準建立了滿度點。執行一個“As Found”測試。
8.按0%鍵盤，記錄所應用的溫度和相應mA測量值。
9.按25%鍵盤2次，記錄所應用的溫度和相應的mA測量值。
10.按100%鍵盤，記錄所應用的溫度和相應的mA測量值。

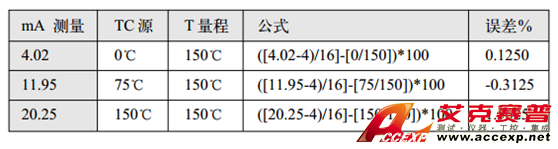

11.使用下面的公式計算3個點鐘的每個點的誤差：誤差=（[(I-4)/16]-[(T/TSPAN)]）*100。其中“誤差”以量程的%表示，I是您所記錄的mA測量值，T是輸出的溫度，TSPAN是溫度輸入滿量程（100%-0%點）。下面的誤差計算表顯示了如何將公式應用于實際記錄的測量值。
12.如果您計算得到的誤差小于規定的儀器容差，則變送器已經通過了As-Found測試。如果測試未通過根據需要進行調節。
調節變送器
13.按0%鍵獲得一個對應于4mA的正確的溫度輸出值。調節零點電位器，直到讀數為4.00mA。
14.按100%，鍵獲得一個對應于20mA的正確溫度輸出值。調節滿度電位器，直到讀數為20.00mA.
15.再次按0%鍵盤，需要時再次調節零點電位器以得到一個對應于4.00mA的溫度輸出。執行一個“As Left”(調整后測試)重復測試步驟8至12以完成對您的溫度變送器的整個校準步驟。
測量溫度

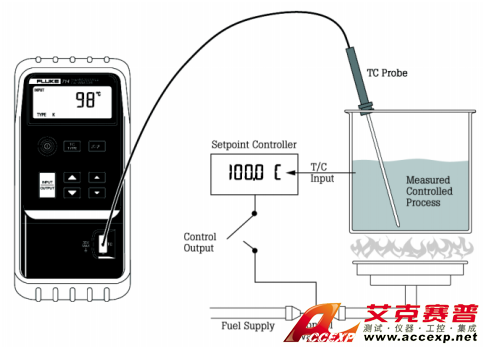

過程溫度可使用一個溫度校準器或數字式溫度計來進行檢驗。在此示例中，控制器/指示器及其輸入傳感器可以在過程工作溫度下進行檢查。
效驗恒溫器或者溫度控制器

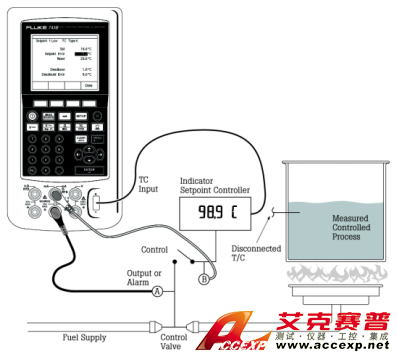

效驗恒溫器或者溫度控制器的性能，我們可以通過對其輸入一個溫度信號并測量其輸出信號來確定。在此例中，一個FLUKE 740serise校準器可在改變被校裝置輸入信號的同時監控輸出觸電閉合的情況。然后，校準器記錄下檢測到的動作、復位點和死區大小。有關開關測量的詳細信息，請參見限位開關的應用文章
輸出溫度、對指示表進行認證校驗

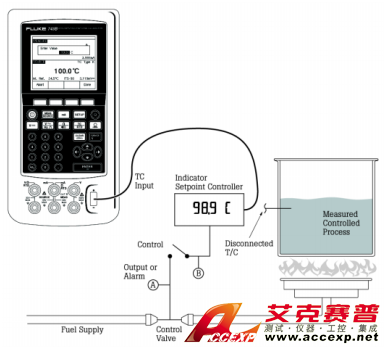

溫度指示器的性能可通過將一個經過校準的信號到輸入指示表的傳感器輸入端，并觀察其顯示結果來加以驗證。認證指示器的性能可以使用740系列校準器的用戶輸入值功能，通過鍵盤輸入指示器顯示值來進行消炎。有關詳細的信息說明，請參考“定制單位/用戶輸入值”
校準HART溫度變送器

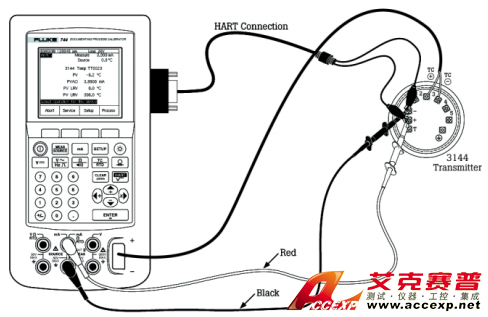

HART智能型變送器如果被發現已超出技術參數，則需要進行數字調節。次項任務需要一個精密校準器和儀個手操器。所示的FLUKE 744被鏈接到一Rosemount 3144 HART 溫度變送器。在這個設置中，FLUKE 744 施加一個熱電偶模擬信號給3144，并測量mA輸出和數字過程變量（PV）。如果需要調節，則通過FLUKE 744 來執行傳感調整，輸出調整和零點/滿度調整。參考“HART變送器的校準”應用文章。
