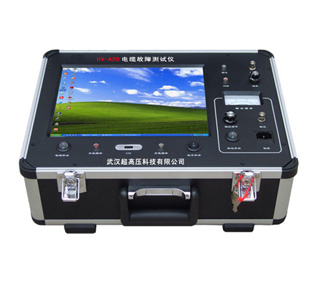

HV-A20電纜故障測試儀
名稱：線纜認證測試儀
品牌：
型號：
簡介：一、測試儀技術指標： 1、可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。 2、可測量長度已知的任何電纜中電波傳播的速度。 3、可測試電纜走向及埋設深度。 測試距離...
申請服務
- 產品介紹
一、測試儀技術指標：
1、可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2、可測量長度已知的任何電纜中電波傳播的速度。
3、可測試電纜走向及埋設深度。
測試距離：不小于40km 最短測試距離（盲區）：5-10米
精確定點誤差：±0.2m 測試誤差：系統誤差小于±1%
分辨率：V/50m；V為傳波速度m/μs；軟件游標0.15米。
儀器采樣頻率：6.25MHz、10MHz、25MHz、50MHz、100MHz、（自適應脈寬）
電源與功耗：AC220V±10% 15W DC 12V（7AH） 不大于20W
待機時間：可連續使用4小時左右。
管 理：電纜埋設路徑分布示意圖。用戶管理區域內所有電纜的資料的詳細檔案：包括電纜分布圖、編號、起始位置、埋設深度及時間、電纜介質、接頭位置、維修記錄、故障產生原因、試驗報告、電纜測試記錄等信息。
二、路徑儀技術指標
信號頻率：15KHz正弦波
輸出功率：Pomax≥100W
輸出阻抗：Zo=Zc(電纜特性阻率)
震蕩方式：斷續
主機重量：9.8kg
環境溫度：－10℃～＋40℃
外形尺寸：180mm×300mm×400mm
相對濕度：RH≤85%（25℃）
