Agilent N4903B 7Gb/s-12.5 Gb/s 誤碼率測試儀
名稱：誤碼率分析儀
品牌：
型號：
簡介：Agilent 高性能串行 BERT 為嵌入式時鐘設備和正向時鐘設備提供最完整的抖動容限測試。 當研發和驗證團隊需要對包含 7 Gb/s 或 12.5 Gb/s 串行 I/O 端口的芯片和收發信機模塊進行表征和強化測試時，Agilent N...
申請服務
- 產品介紹
Agilent
高性能串行 BERT 為嵌入式時鐘設備和正向時鐘設備提供最完整的抖動容限測試。 當研發和驗證團隊需要對包含 7 Gb/s 或 12.5 Gb/s 串行 I/O 端口的芯片和收發信機模塊進行表征和強化測試時，Agilent N4903B是最理想的選擇。Agilent N4903B可以表征接收機的抖動容限，并可檢查與當前最流行的串行總線標準的一致性，
例如：
•PCI Express®
•SATA/SAS
•DisplayPort
•超高速 USB
•光纖通道
•QPI
•HyperTransport
•存儲器總線，例如全緩沖 DIMM2
•背板，例如 CEI
•10 GbE/ XAUI
•XFP/XFI、SFP+

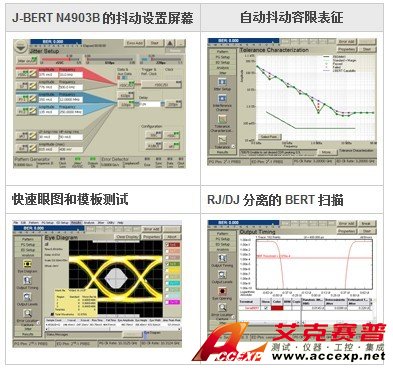

J-BERT N4903B 的抖動設置屏幕 自動抖動容限表征
快速眼圖和模板測試 RJ/DJ 分離的 BERT 掃描
J-BERT N4903B 的主要優勢：
使用具有極低抖動和極短跳變時間的碼型發生器生成干凈信號，實現精確表征。經過校準的內置抖動源使您可以對接收機進行精確的抖動容限測試。
J-BERT N4903B 是為與串行總線標準實現最佳匹配而設計的，具有差分 I/O、在大多數輸出上可變的電壓電平、內置的抖動和 ISI 功能、碼型序列發生器、參考時鐘輸出、可調諧 CDR、碼型捕獲和比特恢復模式，可對無時鐘和不確定的碼型進行分析，因此可以顯著簡化測試設置。
使用 J-BERT 的自動抖動容限測試和快速總體抖動測量，可以更快地執行測試。
J-BERT N4903B 是一項長期投資，它可以根據當前的測試和預算要求進行配置，還可以從 N4903A 進行升級，并在以后測試需求變化時對所有的選件和全速器件進行改型。
Agilent N4903B主要特性與技術指標
•碼型發生器和誤碼檢測器的數據速率為150 Mb/s 至 7 Gb/s 或 150 Mb/s 至 12.5 Gb/s
•>0.5 UI 經校準、綜合一致的抖動注入：RJ、RJ-LF、RJ-HF、PJ1、PJ2、SJ、BUJ、ISI、正弦干擾、SSC 和剩余 SSC
•出色的信號性能和靈敏度
•內置時鐘數據恢復功能和可調節、一致的環路帶寬
•用于正向時鐘設備的半速率時鐘和可變占空比
•可測量 BER、BERT 掃描、RJ/DJ 分離的 TJ、眼圖、眼圖模板、BER 輪廓、自動抖動容限，并可捕獲碼型
•使用 60 種模塊碼型序列發生器產生 PRBS 和碼型
•所有選件都可以從 N4903A 進行改型和升級
