柔性電子對抗測試驗證平臺解決方案
2021-07-26
伴隨著科學技術的發展，下一代的電子對抗系統種類繁雜、結構和功能復雜多變，以通用硬件平臺配合不同軟件實現雷達、通信和電子戰等多種任務系統已成為一種趨勢。相應的，傳統的單一功能測試設備已經很難滿足全面、準確的測試驗證需求。因此，構建適應電子對抗系統發展的多功能一體化的電子對抗測試驗證平臺的需求變得越來越急迫。
柔性電子對抗測試驗證平臺
柔性電子對抗測試驗證平臺基于軟件無線電和認知無線電設計理念，采用模塊化硬件，搭載軟件套件，構建一個可重構的、可擴展、可升級的電子對抗綜合測試平臺。同時柔性電子對抗測試驗證平臺也是針對電子對抗應用的高實時性及多功能性要求，全新打造基于CPU+FPGA+GPU異構計算的高性能實時處理平臺，具有強大的通道擴展能力和靈活的功能可重構能力。此外，該平臺也提供MATLAB接口和數據接口，方便用戶進行自定義信號處理，以應對快速更迭的技術需求。

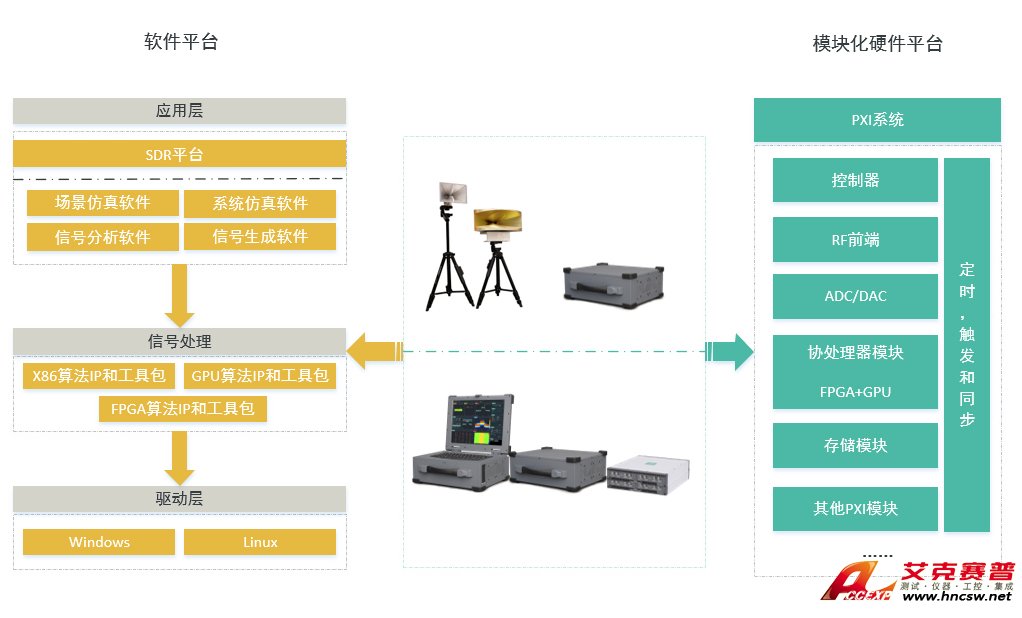

柔性電子對抗測試驗證平臺架構
關鍵特性
可重構技術：通過軟硬件的快速重構，實現多種任務功能，滿足不同應用需求，增加了系統的靈活性。
異構計算平臺：以CPU+FPGA+GPU異構計算為基礎，構建高度集成的硬件平臺，實現多種任務的高速信號處理。
模塊化設計：以模塊化的架構快速構建不同應用的測試驗證系統，實現一機多用和多機聯合，保護設備投資，提高設備使用效率，降低測試驗證成本。

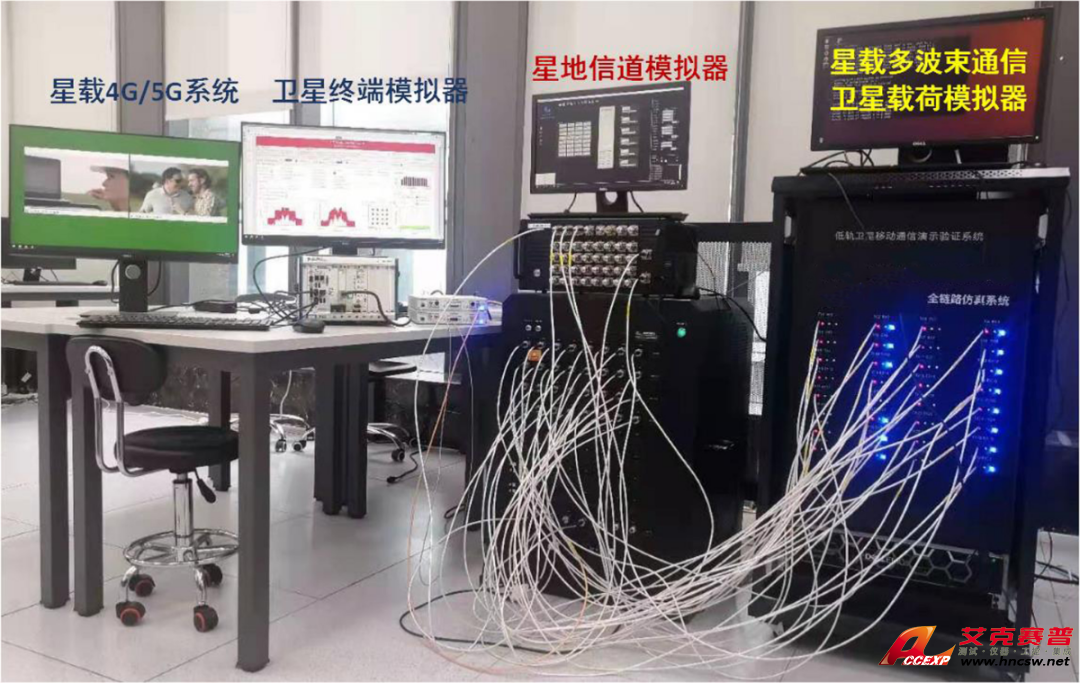

平臺特性
柔性電子對抗測試驗證平臺是基于PXIe總線的模塊化平臺，可靈活配置為高性能的桌面式或者機架式系統，用于實驗室研發驗證測試。此外，其也能夠配置為靈巧的便攜式系統，為外場測試而設計。而PXI/PXIe模塊化、前插式的結構除了具備結構緊湊、兼顧耐用、便于擴展等特性外，也給維護和升級帶來極大的便利，降低了系統壽命的維護成本。
柔性電子對抗測試驗證平臺功能模塊
柔性電子對抗測試驗證平臺的核心是軟件套件，包括信號分析、信號生成、系統仿真以及場景仿真軟件。每個軟件都包含多個功能模塊，同時正在不斷的充實和豐富這些功能模塊。這些功能模塊包括：
信號分析軟件
高速流盤回放模塊
雷達信號偵察模塊
實時頻譜分析模塊
雷達信號脈沖分析模塊
通信信號偵察模塊
導航信號接收模塊
信號生成軟件
雷達信號生成模塊
多輻射源信號生成模塊
SAR回波信號生成模塊
通信信號生成模塊
系統仿真軟件
雷達目標模擬模塊
汽車雷達目標模擬模塊
軟件化雷達模塊
空管應答測試仿真模塊
雷達信號干擾模塊
通信/導航干擾模塊
場景仿真軟件
雷達對抗智能博弈仿真模塊
雷達對抗威脅環境仿真模塊
通信信道仿真模塊

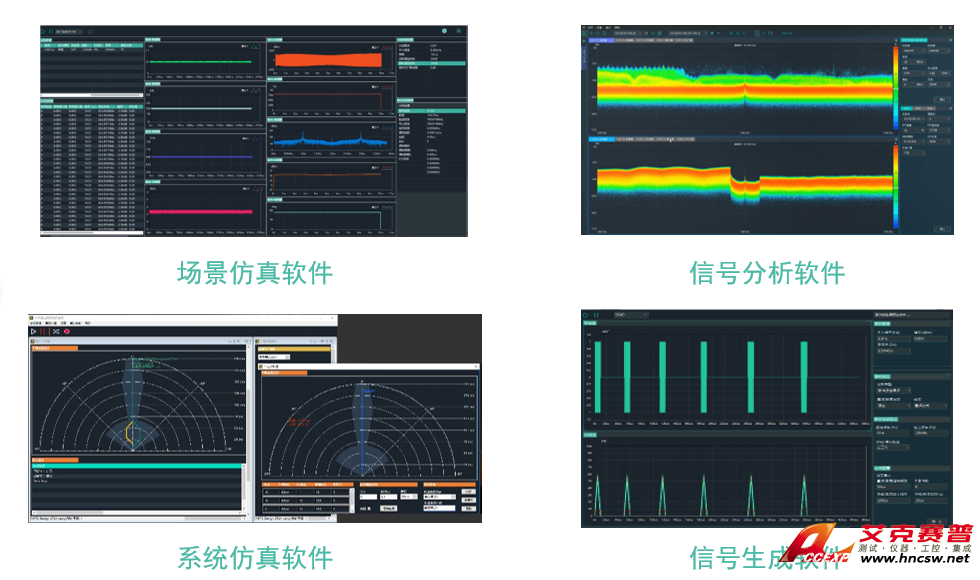

軟件套件界面
自定義功能擴展
為了適應現在新型的電子對抗裝備，柔性電子對抗測試驗證平臺需具備諸如精確測頻測向能力、偵察干擾能力、復雜信號的分選識別能力等等。而在未來，電子對抗技術發展趨勢將朝著認知化方向和綜合射頻與一體化設計方向。所以，電子對抗裝備的仿真驗證平臺也需要緊跟其發展趨勢，在現有的功能模塊基礎上快速更新迭代且趨向于智能化方向發展。
柔性電子對抗測試驗證平臺軟件不僅提供MATLAB接口，通過修改軟件內嵌的MATLAB腳本，自定義功能模塊；此外，該平臺軟件還提供性能強大的多核CPU，以及方便用戶編程的FPGA和GPU，用戶可充分利用多核CPU執行并行計算算法，以及利用通用的FPGA和GPU開發語言和API，建立自定義的高性能信號處理流程和算法實現。
MATLAB接口界面
關鍵特性 / 指標
| 射頻指標 | 頻率范圍 | 9kHz~21GHz（可擴展至40GHz）­ |
| 瞬時帶寬 | 1GHz（可擴展至1.4GHz） | |
| 幅值精度 | ±0.25dB，典型值 | |
| 相位噪聲 | -102dBc/Hz @20kHz（<4GHz），-96dBc/Hz @20kHz（4~6GHz） | |
| 輸入噪聲密度 | -149dBm/Hz（@-10dBm Ref Level） | |
| 輸出本振泄露 | -60dBr（0.65~2.2GHz），-57dBr（2.2~4.5GHz）， | |
| -51dBr（4.5~6GHz） | ||
| 最大輸出功率 | ≥15dBm（可擴展） | |
| 信號處理 | 系統控制器 | 最高18核36線程3.0GHz至強處理器，64GB內存 |
| 協處理器 | FPGA：最高Xilinx Virtex-7 V690T或UltraScale KU060 | |
| GPU：最高3072 CUDA核心，9.5TFLOPS，16GB顯存 | ||
| 存儲容量 | 4TB（可擴展至24TB），5GB/s IQ持續讀寫速率 |
如果您對以上解決方案有興趣，歡迎致電長沙艾克賽普儀器設備有限公司：0731-84284278，我們的工程師將為你提供最佳的測試方案。Accexp是一家專注于儀器工控設備、測試方案系統集成的科技企業。作為專業的儀器儀表公司及測控集成ATE提供商，多年來堅持自主研發創新，結合引進代理各大知名品牌的優質儀器設備，致力于提供更科學智能的軟硬件測試方案。
