安捷倫高性能PXA信號分析儀新增實時頻譜分析功能
2015-08-29
在航空航天、國防和無線通信等領域中，不斷涌現出來的諸多挑戰致使系統表征和故障診斷變得更加困難。以雷達和電子戰（EW）系統為例，這些系統正變得動態范圍更大，運動速度更快，覆蓋戰場上的更大空間。這種多制式、高速率通信系統的擴展提升了互操作性問題的出現概率。
隨著信號變得更加復雜和靈敏，無間隙測量技術——實時頻譜分析和時間捕獲——逐步獲得主流應用的認可。Agilent PXA信號分析儀更進一步將這些新增功能集成到傳統信號分析儀，使用戶不必購買專用或單用途儀器。（圖1）
安捷倫實時頻譜分析（RTSA）作為新型和現有PXA的升級選件，使得PXA成為業界首款支持在購買后添加實時分析功能的傳統信號分析儀。使得用戶可以新實時頻譜儀十分之一的價格用用實時功能。
RTSA支持用戶在實驗室工作臺或現場中查看、捕獲和認知難以捕捉的信號。為進行更深入的分析，用戶可以搭配使用實時PXA與Agilent 89600 VSA軟件，對復雜的調制信號進行全面表征。
圖1. 實時PXA是一款經濟高效的解決方案，可以借助傳統的掃描分析來識別雜散信號，切換至實時模式以觀測脈沖雜散信號。
實時分析定義
盡管不同用戶對“實時分析”的理解不同，但它包含一個一致的核心概念：對于擁有數字中頻（IF）部分的頻譜或信號分析儀，針對某個測量結果或觸發操作而言，實時操作將對全部信號的采樣進行處理。（圖2）多數情況下，相對于傳統的頻譜測量結果，測量結果屬于標量（例如功率或幅度）。

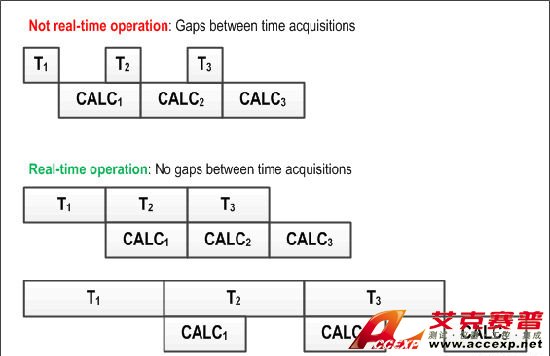

圖2：實時操作存在于當計算速度足夠快且能夠對采樣數據進行無間隙分析時。在本例中，CALC操作包括快速傅立葉變換（FFT）計算或功率譜計算，以及平均值計算、顯示更新等。
Not real-time operation: Gaps between time acquisitions 非實時操作：采集時間存在間隙
Real-time operation: No gaps between time acquisitions 實時操作：采集時間無間隙
除了無間隙分析之外，實時射頻分析儀還具備四個關鍵屬性：高速測量、穩定的測量速度、先進的復合顯示和頻率模板觸發（FMT）。
通常，實時處理過程中的頻譜流被用于下述兩種用途：頻譜可與復合頻譜顯示結合，或與一個限制模板進行比較，以實施頻率模板測試FMT。配有選件RTSA的實時PXA同時支持這兩種功能。
使用PXA執行實時頻譜分析
和專用實時頻譜分析儀一樣，實時PXA使用ASIC和FPGA將采樣信號數據轉換為信號頻譜，速度接近300,000頻譜/秒。頻譜數據被整合用于構建信息詳盡的顯示，例如密度或直方圖。或者，根據限制條件和邏輯標準對頻譜流依次順數進行測試，以生成針對特定頻譜和特定行為的頻率模板觸發。
為增強實時頻譜分析的性能，安捷倫設計團隊專注于四個關鍵方面：帶寬、動態范圍、截獲概率（POI）和集成分析能力。
帶寬
因為被分析的信號帶寬和頻帶寬度越來越高，用戶有必要使用更高的帶寬。配有RTSA的PXA可為實時測量提供高達160 MHz的分析帶寬，足以應對當前的寬帶信號和信號環境。無間隙帶寬不僅適用于實時頻譜分析，而且還適用于FMT、無間隙時間捕捉以及中頻觸發的實時幅度計算。
安捷倫產品展示鏈接：http://www.jeraylynn.com/plus/list.php?tid=51
