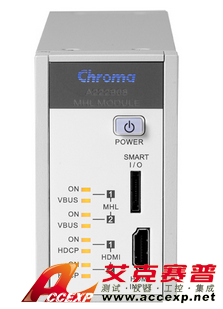

Chroma Model A222908 MHL模組
2016-03-23

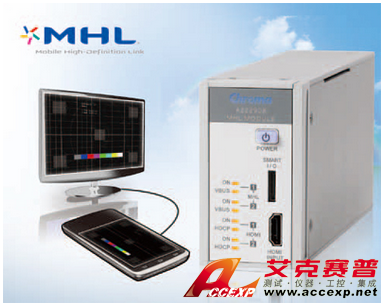

Chroma Model A222908 MHL模組為一款支援新一代行動裝置介面Mobile High-definition Link (MHL™) 信號測試設備，搭配Chroma視頻信號產生器可擴充支援MHL信號輸出，符合具有新一代行動影音顯示器產業測試需求。
Chroma Model A222908 MHL模組支援MHL v2.0規格，可將1組HDMI信號擴充為2組MHL信號與2組HDMI信號，Chroma Model A222908 MHL模組主要特點：
標準MHL信號輸出
同時提供2組標準MHL信號輸出，輸出影像信號最高可支援至1080P 60Hz (PackedPixel mode)，并支援8通道音頻信號傳送。
3D標準格式信號輸出
Chroma Model A222908 MHL模組支援MHL規范定義的3D格式( Frame packing / Top-and-Bottom / Left-Right )，搭配Chroma 3D視頻信號產生器可輸出對應3D檢測圖像，提供3D顯示器檢測應用。
多信號端口同時輸出功能
Chroma Model A222908 MHL模組具備同時輸出2組MHL信號與2組HDMI信號輸出功能，符合現今多輸入端口顯示器檢測應用。
HDCP/EDID檢測功能
搭配Chroma視頻信號產生器可提供HDCP / EDID檢測功能，可將HDCP檢測內容與EDID內容顯示于檢測圖像上，達到快速檢測功能。
Cbus檢測功能
MHL規范提供遙控器控制協定(RCP, Remote Control Protocol)，支援RCP的顯示器可提供使用者透過搖控器操控智慧型手機選擇想要觀看的影片，并進行播放、快轉或倒帶等控制功能，Chroma Model A222908 MHL模組搭配Chroma視頻信號產生器可提供RCP檢測功能，快速檢測判定顯示器MHL遙控器控制功能。
Vbus量測功能
搭配Chroma視頻信號產生器可提供MHL Vbus電壓量功能，藉由Vbus電壓與電流量測讀值，快速檢測判定顯示器Vbus功能。
在操作方面，Chroma Model A222908 MHL模組可透過 Chroma控制編輯軟體(VPGMaster, 須搭配Chroma信號產生器使用)，提供使用者簡易快速的設定方式管理，簡易的操作介面及完整測試功能適用于所有MHL相關視訊產業之研究開發、生產測試及品質驗證應用。長沙艾克賽普儀器設備有限公司作為臺灣Chroma公司湖南區域的總代理，以下為長沙艾克賽普儀器設備有限公司為您簡單介紹Chroma Model A222908 MHL模組的技術參數及產品特點，如果您想對Chroma Model A222908 MHL模組有更多的了解，歡迎致電長沙艾克賽普儀器設備有限公司，聯系電話：0731-84284278 84284378。更多產品信息歡迎點擊：www.jeraylynn.com。長沙艾克賽普儀器設備有限公司。
Chroma Model A222908 MHL模組主要特色：
符合MHL 2.0標準
MHL 點頻率支援至150MHz
1080p 60Hz
3D格式
支援Cbus (RCP) 信號測試功能
支援Vbus 電壓測試功能
500/900mA主動式負載
電壓電流量測功能
支援EDID / HDCP 測試功能
測試結果可直接顯示在顯示器畫面
8 聲道音頻信號
2個MHL輸出
2個HDMI輸出
ESD 保護電路
高性價比產品
可搭配chroma 22/23/24新系列產品應用
