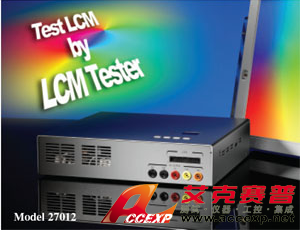

Chroma Model 27012 LCM 測試器
2016-03-21
為符合液晶模組高準確度及低價位測試設備需求，Chroma Model 27012 LCM 測試器整合信號源及電源，提供液晶模組完整之測試方案，Chroma Model 27012 LCM 測試器其LVDS / TTL (選配) 信號源完全符合目前數位標準信號，加上24V / 12V / 5V / 3.3V 直流電源輸出，使用者不須外接電源，即可提供VDD / Backlight 之電源需求，立即進行液晶模組測試。再搭配單鍵操作之人機介面，以簡易且快速之方式切換Timing / Pattern / Program 及自動/手動模式執行測試程式，Chroma Model 27012 LCM 測試器完整的硬體設備及簡易操作方式，可提供液晶模組TV 最直接且簡便之測試環境。
Chroma Model 27012 LCM 測試器主要提供LVDS 信號，并可選配TTL 信號，以配合現今各種面板標準測試信號的需求，并考量其實用，提供16 組timing、64 種pattern、自動圖像輪替顯示系統及多項測試功能設定。使用者可于PC端應用軟體進行Timing / Pattern / Program 之編輯，以建構產品專屬之測試程式，Chroma Model 27012 LCM 測試器的整合信號源及電源設計，使本產品可廣泛應用于研發/ 品保/品質驗證/ 售服/ 業務等液晶模組相關測試使用。
Chroma Model 27012 LCM 測試器運用Programmable Logic Device 測試液晶模組使用之圖像產生器，支援VGA~UXGA 和1 Link / 2 Link之數位信號。本測試設備主要提供LVDS 信號，使用者可依其液晶模組TV特性，選購TTL信號轉換板進行產品信號介面之對應。
電源方面，除AC 100~240V 輸入外，更提供符合目前市面上所有液晶模組Vdd 所須之12V / 5V / 3.3V直流電源切換及Backlight Inverter 所使用的24V / 12V / 5V 電源，同時提供Signal / Vdd 的開機順序，完全符合液晶模組Turn On 測試順序。
在操作方面，Chroma Model 27012 LCM 測試器可由面板Mode鍵直接切換所須 Timing / Pattern 及Program，并由七段顯示器顯示狀態。使用者可先選定所須之Timing后，由Mode鍵切換至Pattern模式，直接進行Pattern 切換; 亦可切換至 progr am 執行已編程之測試程序，進行自動/手動測試。其簡易的操作方式搭配復合式按鍵功能，提供最簡便、最快速的測試。長沙艾克賽普儀器設備有限公司作為臺灣Chroma公司湖南區域的總代理，以下為長沙艾克賽普儀器設備有限公司為您簡單介紹Chroma Model 27012 LCM 測試器的技術參數及產品特點，如果您想對Chroma Model 27012 LCM 測試器有更多的了解，歡迎致電長沙艾克賽普儀器設備有限公司，聯系電話：0731-84284278 84284378。更多產品信息歡迎點擊：www.jeraylynn.com。長沙艾克賽普儀器設備有限公司。
Chroma Model 27012 LCM 測試器主要特色：
LCM 測試
Chroma Model 27012 LCM 測試器提供 LVDS / TTL(選購)信號輸出
Chroma Model 27012 LCM 測試器點頻率可達 162 MHz(LVDS x 2 Link)
Chroma Model 27012 LCM 測試器顯示畫面分辨率可達1920 x 1080@60Hz
16組時序選擇及編輯
64種圖像選擇及編輯
16組測試程序選擇及編輯(總共3553組測試程序)
24V / 12V / 5V 電源輸出供Vbl使用
12V / 5V / 3.3V 電源輸出供Vdd使用
Chroma Model 27012 LCM 測試器提供信號 / Vdd 電源開機時序設定
時序 / 圖像編輯及下載功能
時序 / 圖像之自動/手動測試
低價位
