使用R&S ZN-Z33 自動校準單元進行熱真空腔（TVAC）測試
2024-03-01
衛星有效載荷的條件限定需要進行性能測試，即采用熱真空腔 (TVAC) 模擬太空的極端環境和溫度。
現成的商用測試和測量設備不適用于 TVAC 條件。頻譜分析儀、矢量網絡分析儀和信號發生器等儀器必須置于 TVAC 外部，而且需要通過長電纜才能連接至腔內的 DUT。
測試裝置中的電纜、適配器和開關的屬性會隨著 TVAC 的溫度變化而出現偏差。在真空腔外部進行的校準，在改變溫度條件時失效。移動電纜和更改溫度之后，有必要進行重新校準以確保測量準確度。TVAC 內部的校準流程尤其困難，因?yàn)椴僮髡邿o法在真空條件下進入腔內。

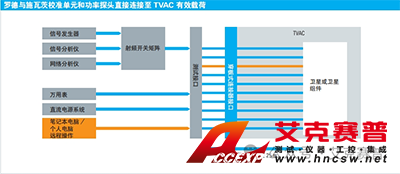

羅德與施瓦茨已開發校準附件，幫助保證上行鏈路及下行鏈路參考平面的測量準確度。一種為內嵌式校準模塊，可跟蹤電纜和溫度變化導致的誤差；另一種為功率計，可監控測試耦合器的上行鏈路及下行鏈路功率。

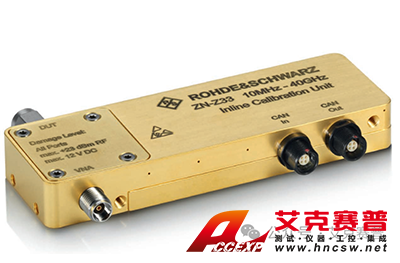

R&S ZN-Z33 內嵌式校準單元專用于 TVAC 內部操作
R&S ZN-Z3ASW 可安裝在 R&S ZVA 矢量網絡分析儀或個人電腦中。它可遠程控制 R&S ZN-Z30 及R&S ZN-Z32/R&S ZN-Z33 校準單元。自動校準單元安裝在 TVAC 內部，并由 R&S ZN-Z30 通過 CAN 總線進行控制。
TVAC 矢量網絡分析儀多端口校準
R&S ZN-Z33（型號 .03）自動校準單元專用于 TVAC 內部操作，可永久連接測試裝置電纜和 DUT，可隨時進行重新校準。
需要執行一次基本多端口校準。操作者僅需提供直通連接，即可將配備校準單元的測試裝置安裝在 TVAC 內部。
R&S ZN-Z33 自動校準單元通過 CAN 總線連接至R&S ZN-Z30 控制器。R&S ZN-Z3ASW 軟件應用可遠程控制 R&S ZN-Z30 控制器以及與其連接的 R&S ZN-Z33 內嵌式校準單元。
這種解決方案的主要優勢包括：
R&S ZN-Z33 自動校準單元在出廠時已經在 –30°C 至+80°C 的溫度范圍內進行特征校準，確保可在真空條件下使用
R&S ZN?Z33 具備低插入損耗（典型值：在 1 GHz 時為 1.5 dB，在 40 GHz 時為 5 dB）和高有效方向性（典型值：在700 MHz 至 20 GHz 時為 38 dB）
適用于多端口測試的緊湊型裝置：一個 R&S ZN-Z30 控制器即可支持多達 48 個校準單元
一臺裝置即可支持所有必要的校準單元；R&S ZN-Z3ASW 應用可以支持多個并行的 R&S ZN-Z30 控制器
一個軟件選件即可遠程設置和校準系統；R&S ZN-Z3ASW 可以安裝在個人電腦或直接安裝在 R&S ZVA 中
功率測量
R&S NRP33SN-V 功率探頭經專門設計，可在 TVAC 中使用。該功率探頭可覆蓋高達 33 GHz 的衛星通信頻率，并在93 dB 的動態范圍內快速進行高度準確的測量，不受信號帶寬和調制類型的限制。通過以太網 LAN 連接供電，可在真空腔外部輕松控制功率探頭。可以從真空腔內部至外部使用特殊饋通。

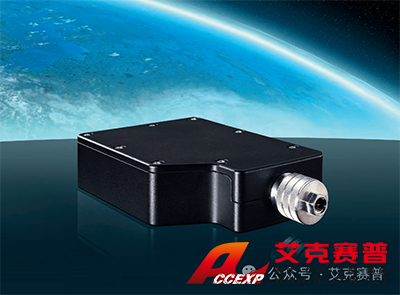

適用于 TVAC 環境的特殊R&S NRP33SN-V 三通道二極管功率探頭。

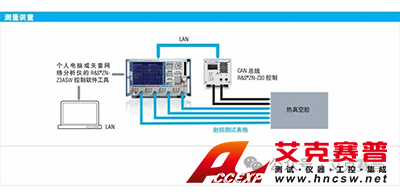

R&S ZN-Z3ASW 可安裝在 R&S ZVA 矢量網絡分析儀或個人電腦中。它可遠程控制 R&S ZN-Z30 及R&S ZN-Z32/R&S ZN-Z33 校準單元。自動校準單元安裝在 TVAC 內部，并由 R&S ZN-Z30 通過 CAN 總線進行控制。
