使用R&S FSW和SMW200A 測量衛星噪聲功率比 (NPR)
2024-01-12
噪聲功率比是標準射頻有效載荷測試中的一個重要指標。NPR 測量可用于測試射頻轉發器的線性，以及模擬多信道通信有效載荷中類似高斯噪聲的分布。羅德與施瓦茨R&S FSW和SMW200A 可測量衛星噪聲功率比 (NPR)。
轉發器和組件 NPR 測量
NPR可測量射輸出鏈的互調和噪聲基底。R&S SMW200A 信號發生器發送的激勵信號可包括多個帶陷的CW載波。轉發器或組件輸出端的信號陷入差值越大，被測設備生成的互調分量就越少。
配備R&S SMW-K61選件的R&S SMW200A矢量信號發生器可生成多載波連續波 (MCCW) 信號，用于模擬寬帶信號。減少一組 CW 單音信號，生成帶陡邊且開關比最大值達 50 dB 的帶陷信號。用戶可以使用控制菜單調節信號陷入的位置和寬度。R&S FSW 信號與頻譜分析儀可通過測量功能檢查 DUT，測量所生成的陷入深度。
這種測量方法的主要優勢包括：
無需事先校準，使用 2 GHz 帶寬的平滑信號即可測量高達50 dB 的 NPR 信號陷入差值
可輕松創建并修改測試信號
可輕松讀取 R&S?FSW 分析儀的測量結果
R&S?SMW200A 矢量信號發生器生成 2 GHz 頻率寬度的多載波連續波 (MCCW) 信號。

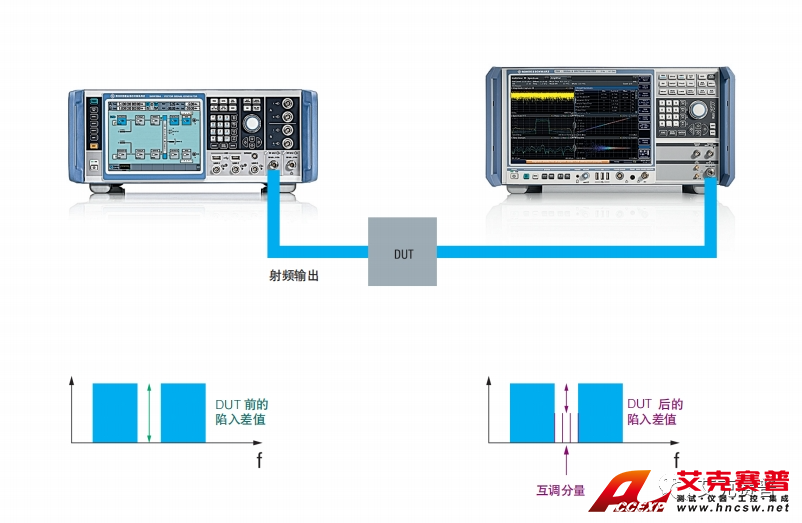

使用 R&S?SMW-K61 及 R&S?FSW 進行 NPR 測量

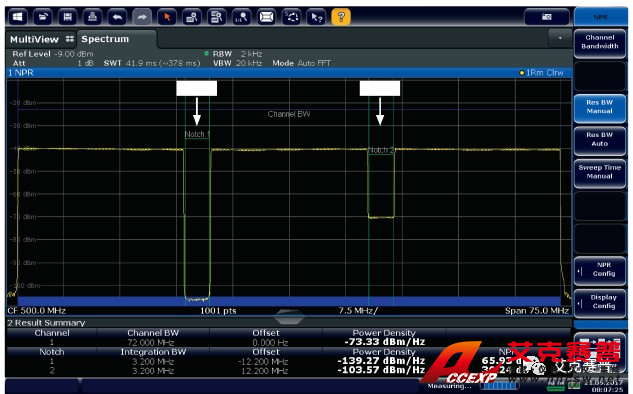

借助 R&S?FSW 信號與頻譜分析儀進行 NPR 測量。
