Accexp控制器的信號采集與仿真測試系統
2016-12-15
控制器作為汽車的靈魂，是每個汽車廠家重點關注的核心部件；如何對所開發的控制器進行快速有效的功能及性能驗證，提高產品的可靠性，加快產品的開發的進度，是每個汽車廠家及零部件配套廠家最為關注的問題 INTEST所提供系統，主要針對新能源汽車、也包括汽(柴)油車等的整車控制器以及關鍵部件的控制器的模擬仿真測試。該系統通過模擬試驗臺IN-2000既可以手動設定各種極限環境及工況參數，也可以通過數據采集系統INC-3000采集控制器與整車匹配時的實際路譜信號，并可以將該路譜信號通過IN-2000連續模擬回放給控制器，達到控制器性能仿真測試之目的。該系統可在試驗室里仿真夏季和冬季的道路試驗，無需真實的測試環境組件，節約測試成本。

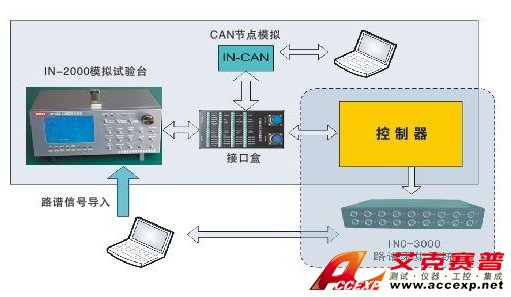

系統架構：
系統特點：
◆提供電壓、電流、溫度、開關等8種類型140路信號通道；
◆所有傳感器模擬值可調；
◆代替執行器執行控制器執行指令；
◆配合PC軟件完成路譜數據的模擬；
◆LCD屏幕顯示調節結果和執行結果；
◆具有CAN總線，可以連接至控制器 CAN網絡模擬CAN節點
或解析CAN參數。

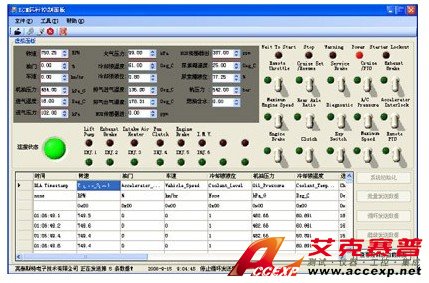

軟件功能：
1.連續回放路譜采集的數據，模擬實際工況
2.監測控制實驗臺的參數變化，并存儲到數據文件
3.遠程控制的功能
測試項目：
◆液壓泵的流量、壓力測量
◆溢流閥的流量、壓力測量
◆安全閥的流量、壓力測量
◆電磁換向閥泄漏測試
◆油缸的啟動壓力及位移測量
◆油缸的耐壓試驗
